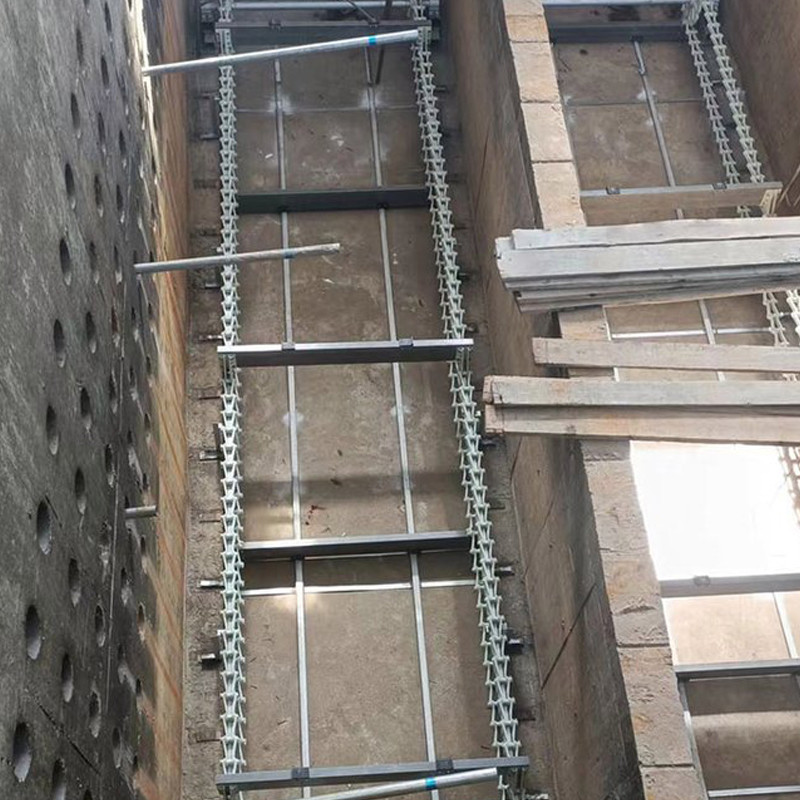

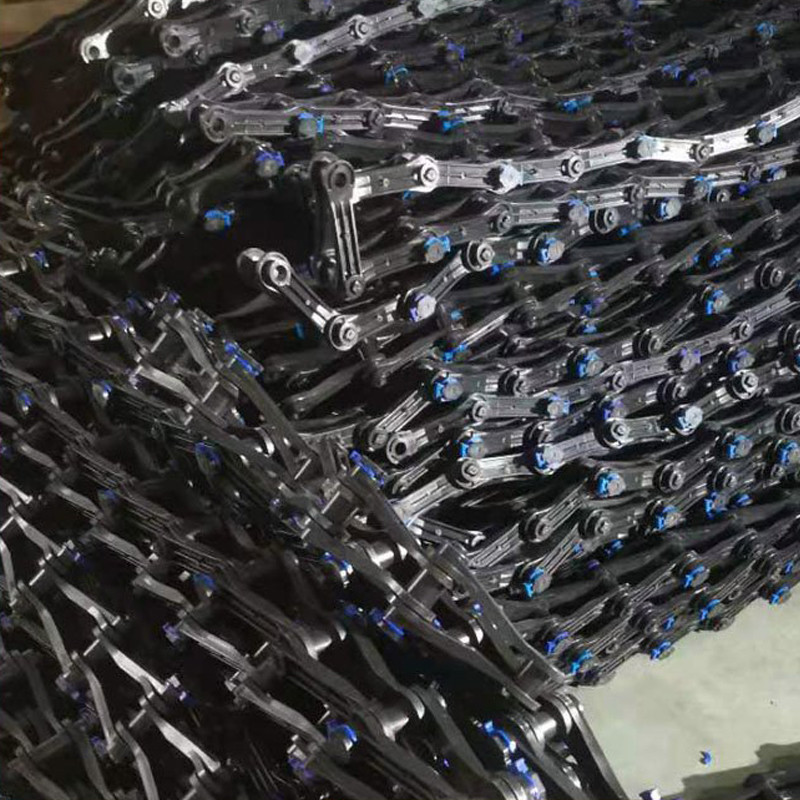

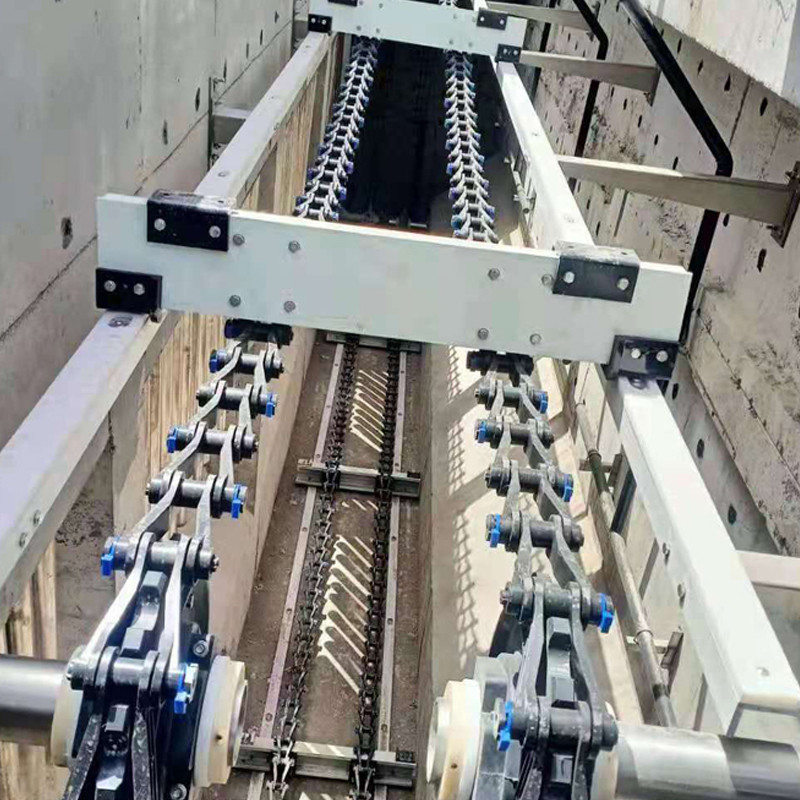

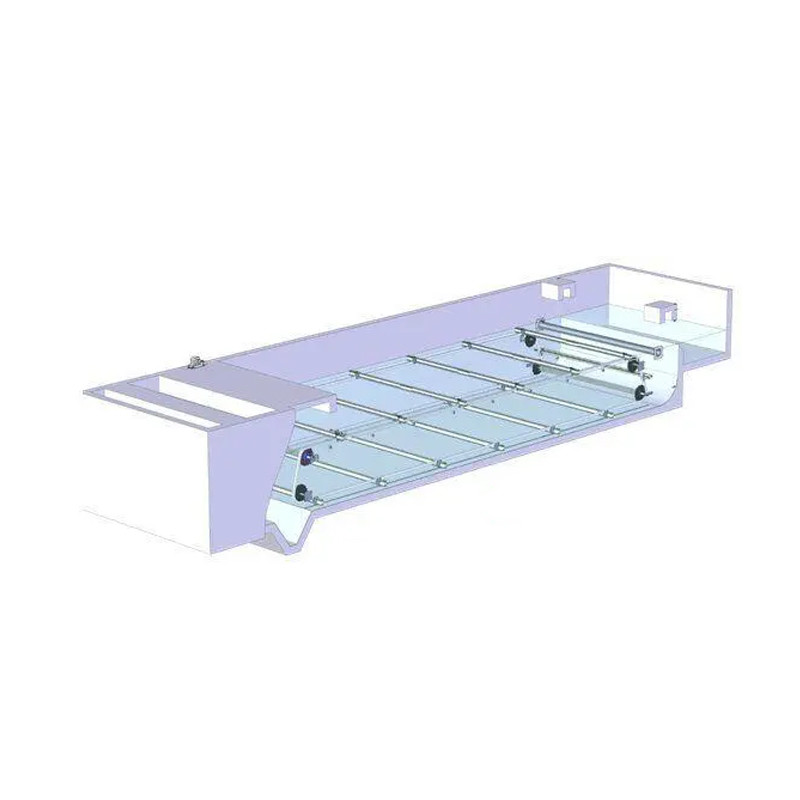

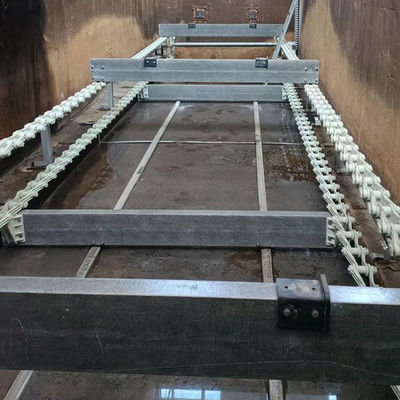

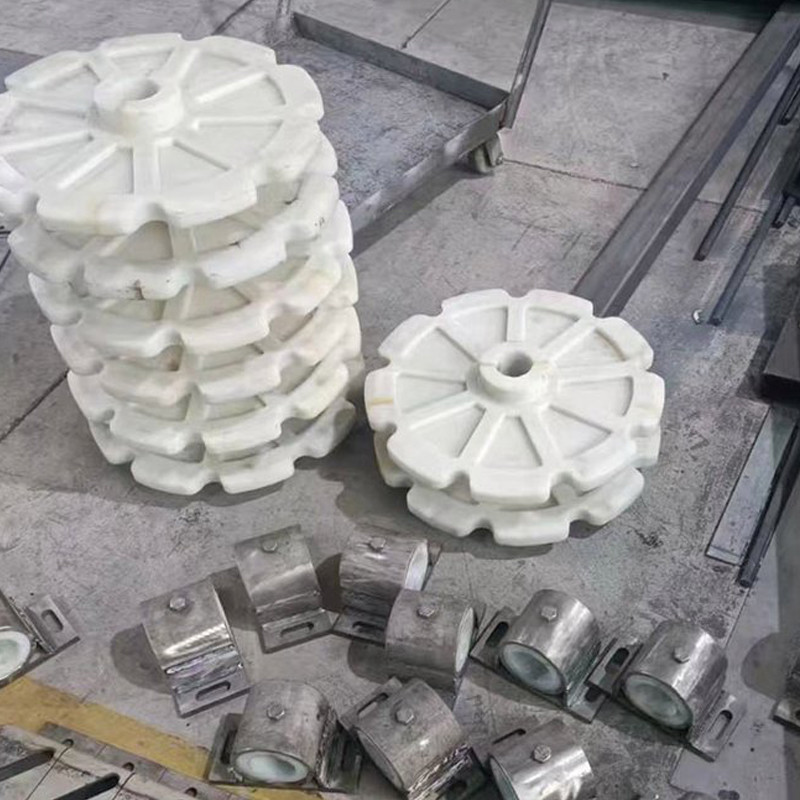

직사각형 찌꺼기 침강 탱크 비금속 슬러지 스크레이퍼 제조사 체인 플레이트 광재 스크레이퍼
체인 스크레이퍼는 물 처리 프로젝트에 라운드 1차 침전지, 이차적 침강 탱크와 농축조로부터 찌꺼기의 제설을 위해 적당한 일종의 중단된 감탕 제거 장비입니다. 침강 탱크는 있고 분명하거나 철골 구조물, 탱크의 바닥의 조금 있고 원추형,와 탱크 바닥의 센터가 찌꺼기 방출관으로 연결된 슬러지 배출 버킷입니다. 일하는 교량은 있습니다 콘크리트 또는 철골 구조물의. 이 장비는 풀 본체와 일하는 다리를 포함하지 않습니다. 사용자는 그 혼자서 그것을 해결할 수 있습니다. 우리의 공장은 철골 구조물 풀 본체를 설계하고 제조할 수 있고 일하는 것 사용자를 위해 연결됩니다. 스크레이퍼는 그리고 토크 안전장치 위에서 갈퀴 프레임, 선굴 드라이브 장치로 구성됩니다.
작업 원칙
찌꺼기 스크레이퍼는 수영장의 센터에서 수영장의 주변까지 액체 표면을 스치고, 주 엔진이 수영장 주위에 스키밍 버킷에 이동하고, 스크라핑 갈퀴의 힌지를 통하여 스키밍 버킷에 긁어 모으고, 수영장의 외곽에 방출하는 힌지 스크레이퍼 지역에서 찌꺼기를 수집합니다.
매개 변수
| 모델 번호 / 매개 변수 | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| 기업 연합 지름 Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 Ｖ (분 Ｍ /) 주위에 | 2.0~3.0 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | Φ400x120 | Φ120x450 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
