중국 ZBGX 유형 슬러지 스크레이퍼 시스템 주변 장치 전송 고성능 전체 교량 하수 처리에 사용
고객에게:
주요 제품은 기계식 바 스크린, 공기 부양 장치, 도징 장치, 진흙 스크레이퍼, 냉각탑, 디켄터, 화학 탈지 장치, 유압 스크린, 모래 수분 분리기, 필터, 컨베이어, 증점제, 생물학적 필터, 연수, 매립 하수 처리 장비를 포함합니다. , 등.
ZCX 유형 중앙 구동 단일 (이중) 파이프 흡입기는 주변 취수, 주변 물 배출 및 중앙 슬러지 배출이있는 대형 및 중형 침전조에 적합합니다.주로 도시하수처리장 2차 침전조의 흡입 및 배출에 사용됩니다.
매개변수
| 모델 번호 / 매개변수 | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| 수영장 직경 Φ(m) | 25 30 35 40 45 50 | ||||||
| 깊은 풀 깊이 H(m) | 4.0~5.5(사용자의 요구 사항에 따라) | ||||||
| 풀사이드 수심 H1(m) | 3.5~5.0(사용자 요구 사항에 따라) | ||||||
| 외곽선 속도 V(m/min) | 2.0~3.0 | ||||||
| 모터의 힘 N(KW) | 0.5 | 0.55 | 0.75 | 1.1 | 1.1 | 1.1 | |
| 설치 사이즈(mm) | NS | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 삼 | 1500 | 1500 | 1700 | 1900년 | 2000년 | 2300 | |
| B1 | 사용자의 요구 사항에 따라 | ||||||
| H3 | 사용자의 요구 사항에 따라 | ||||||
| 엘 | 사용자의 요구 사항에 따라 | ||||||
| 중앙 기둥 플랫폼 P1(KN)의 수직 하중 | 65 | 70 | 90 | 98 | 120 | 155 | |
| 작업 교량 P2(KN)의 하중 | 6.5 | 7.2 | 9.5 | 10.0 | 13.5 | 17 | |
| 최대 작동 토크 M(Nm) | 140 | 168 | 268 | 448 | 505 | 560 | |
주요 특징
1. 침전조 주변의 입구 및 출구 트로프는 침전조 주변의 균일 한 물 분배 및 유출을 보장하기 위해 측면 섹션으로 설계되었습니다.
2. 구동 장치는 출력 토크와 속도를 보장하기 위해 헬리컬 기어 감속기와 웜 기어 감속기의 조합을 채택하고 전송 효과가 높습니다.감속기에는 작동 시 안전하고 신뢰할 수 있는 과도한 토크 보호 장치가 장착되어 있습니다.
3. φ≤40m이면 단면 빨대를 사용하고 φ>40m이면 양면 빨대를 사용합니다.
4. 슬러지 흡입관은 수평 천공관을 사용하여 슬러지를 배출하므로 탱크의 밀도 흐름을 방해하지 않고 물의 안정성을 보장합니다.
5. 원뿔 모양의 슬러지 흡입 파이프의 슬러지 흡입은 독특하게 설계되었으며 내부에서 외부로, 작은 것에서 큰 것으로 가변 구멍 피치를 채택하여 전체 연못 바닥에서 균형 잡힌 슬러지 흡입을 보장하고 슬러지 흡입 농도를 증가시킵니다. 슬러지 역류 전력을 절약하십시오.
6. 스키밍에는 플레이트 스키밍과 튜브 스키밍의 두 가지 방법이 있습니다(일반적으로 전자가 사용됨).
7. 장비의 조작이 용이하고 장비의 운용을 로컬/원격에서 직접 제어할 수 있습니다.
구조 및 작동 원리
장비는 중앙 전송 및 수직 프레임 유형을 채택합니다.하수는 주변 급수조로 들어가고 탱크 바닥의 급수구를 통해 수영장으로 고르게 흐릅니다.주변 보수 스커트의 작용으로 물은 수영장 바닥에서 중앙으로 흐르고 슬러지는 자체 무게에 의존합니다.슬러지는 풀 바닥에 침전되어 슬러지-물 분리를 형성합니다.구동 장치는 중앙 수직 프레임을 구동하여 회전하고 스크레이퍼 암과 흡입 파이프를 구동하여 회전합니다.정수압의 작용으로 슬러지는 흡입 파이프에 배치된 흡입 포트로 고르게 들어간 다음 중앙 배출구를 통과합니다.슬러지 파이프는 슬러지 배수정의 슬리브 밸브를 통해 수영장 밖으로 배출됩니다.슬리브 밸브의 상승 정도에 따라 슬러지 배출량을 조절할 수 있습니다.수면의 찌꺼기는 슬래그 스키머 장치로 수영장 가장자리까지 걷어낸 다음 스크레이퍼 갈퀴로 배수구로 긁어내어 수영장 밖으로 배출합니다.상등액은 삼각형 물 출구 위어 플레이트를 통해 물 출구 트로프에 배출됩니다.

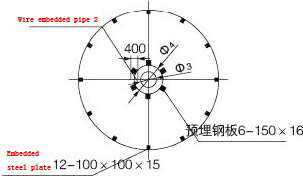

주요 매개변수 및 설치 크기 차트

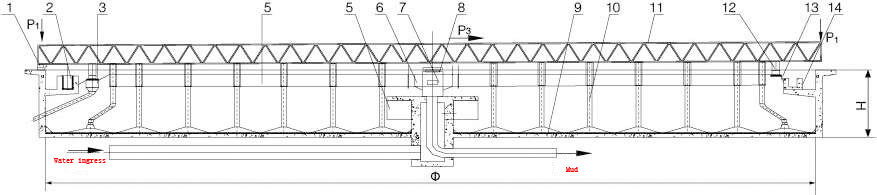

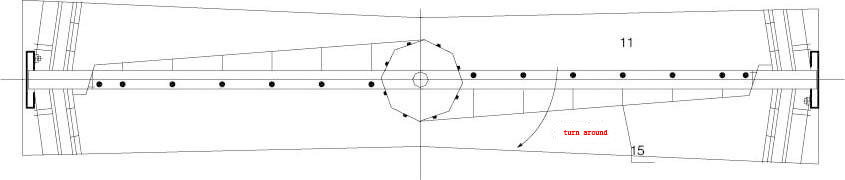

개요 및 설치 도표
엔드 빔 구동 장치 2. 싱크 청소 브러시 3. 슬래그 호퍼 4. 진흙 수집 탱크 5. 안정화 흐름 실린더 6. 중앙 진흙 탱크 7. 중앙 지지대 8. 집열기 9. 흡입 및 진흙 수집기 10. 진흙 흡입 파이프 11. 작업 교량 12. 슬래그 스크래핑 갈퀴 13. 스컴 배플 14. 물 배출구 위어 플레이트 15. 슬래그 스키머 플레이트
포장 및 배송
1. 20ft, 40ft, 40hp 콘테이너에 의하여 국제 수출 기준을 가진 방수 패킹.장비 피팅, 전기 모터 및 전원 캐비닛은 나무 케이스 또는 철제 상자에 포장됩니다.기타 장비는 Color-Stripes 플라스틱 천으로 포장됩니다.
2. 전체 공장 기계 크기는 정상으로 크므로 방수 천을 사용하여 모두 포장합니다.모터, 기어 박스 또는 기타 쉽게 손상되는 부품은 상자에 넣습니다.우리는 전문 운송 부서가 있으며 컨테이너 수량을 절약하기 위해 최선을 다할 것입니다.
왜 우리를 선택 했죠?
1. 롱다이 이상을 가지고 있습니다 10 년 폐수 및 슬러지 처리 경험.
2. 소개합니다 독일 사람 기술, 따라서 우리의 제품은 많이 다른 중국 제조업체보다 우수합니다.
3. 우리는 최고의 공급 업체의 최고의 부품만을 사용합니다.
4. 우리는 우리 자신의 R & D 센터와 완전한 제조 시스템을 가지고 있습니다.
회사 소개
중국 강소성의 선진적이고 아름다운 도시 Yixing에 위치한 Longdai Co., Ltd는 환경 처리 및 통합 독립적인 연구 개발, 설계, 일반 계약, 환경 보호 장비 제조 및 관련 분야를 전문으로 하는 석유 화학 산업의 처리 장비 공급업체입니다. 재료 공급.
주요 제품은 기계식 바 스크린, 공기 부양 장치, 도징 장치, 진흙 스크레이퍼, 냉각탑, 디켄터, 화학 탈지 장치, 유압 스크린, 모래 수분 분리기, 필터, 컨베이어, 증점제, 생물학적 필터, 연수, 매립 하수 처리 장비를 포함합니다. , 등.
자주하는 질문:
Q: 당신은 무역 회사입니까 아니면 제조입니까?
A: 우리는 모두 제조 및 무역 회사입니다.우리는 폐수 처리 장비 제조업체 및 엔지니어링 서비스 기업으로서 30년 이상의 전문적인 경험을 가지고 있습니다.
Q : 주요 제품은 무엇입니까?
A : 키워드 : 슬러지 탈수 기계 장비, 스크류 형 슬러지 탈수 프레스 슬러지 스크류 프레스, 탈수 슬러지 기계 스크류 프레스, 하수 처리 장비, 슬러지 처리 공장, 스크류 프레스 슬러지 탈수, 슬러지 탈수, 슬러지 탈수 기계, 탈수 슬러지 기계 스크류 프레스 , 로터리 드럼 바 스크린, 장비 DAF, DAF 가격, 용존 공기 부양 시스템 가격, 슬러지 샤프트리스 스크류 컨베이어, 화학 물질 투여 장치, MBBR 가격, MBBR 미디어, 디스크 디퓨저, 폴리머 준비 화학 물질 투여 시스템 및 기타 맞춤형 기계.
Q: 적합한 모델을 어떻게 찾을 수 있습니까?
A: 유량, 고형물 함량 및 슬러지 유형을 제공하거나 "연락처" 아이콘을 클릭하여 당사에 직접 문의하십시오.모델 선택을 도와드립니다.
Q: 공장은 어디에 있습니까?
A: Yixing 시, 우리는 3 시간 미만 운전으로 상해에 아주 가까운 슬러지 스크류 프레스 탈수 기계 전문 환경 보호 장비의 유명한 도시에 있습니다.방문을 환영합니다.
Q: OEM 서비스를 제공합니까?
A: 네.우리는 슬러지 탈수에 대한 귀하의 다른 요청에 따라 맞춤형 디자인을 할 수 있습니다.
Q: 귀사의 생산 능력은 어떻습니까?
A : 우리 공장은 15,000m² 이상의 면적을 차지하고 연간 2000 세트의 기계를 생산합니다.
