오수 처리장 체인-플레이트 머드는 제조 침강 탱크 비금속 체인 슬러지 스크레이퍼를 스크레이퍼합니다
1. 체인-플레이트 머드 스크레이퍼는 침강 탱크, 침사 탱크, 정유공장에서 기름 분리기, 워터 플랜트 또는 오수 처리장과 같은 장방형 탱크의 스키밍, 찌꺼기와 모래긁어내기에 적용할 수 있습니다.
2. 체인-플레이트 머드 스크레이퍼는 수영장의 바닥에 물 표면과 머드와 모래에 기름띠를 분리하기 위해 수거관과 머드 배출 밸브를 기름과 같은 보조 장치와 함께 사용되고 초기 정제 처리를 완료하여야 합니다.
3. 침강 탱크에 들어가기 전에, 하수는 큰 부동 물체가 들어가는 것을 예방하기 위해 필터링되어야 합니다.
4. 2개의 병렬 체인에 의해 가동되어 스크레이퍼 머드 스크레이퍼는 기업 연합에서 연속적인 직선으로 이동합니다. 작동 속도는 느리고 하수에게 미치는 침해가 작으며, 그것이 니사 퇴적과 머드 쓰레기 능력의 개선에 도움이 됩니다. 두 평행한 한정 연쇄의 순환 운영은 상부 및 하부 체인의 진행방향이 제어 절차를 간소화하고 비용을 절감하면서, 역 방향을 제어할 필요 없이, 자연스럽게 변하게 합니다. 장비와 전기 제품의 수리 및 정비를 용이하게 하면서, 드라이브 장치는 기업 연합의 상부에 플랫폼에 설치됩니다.
작업 원칙

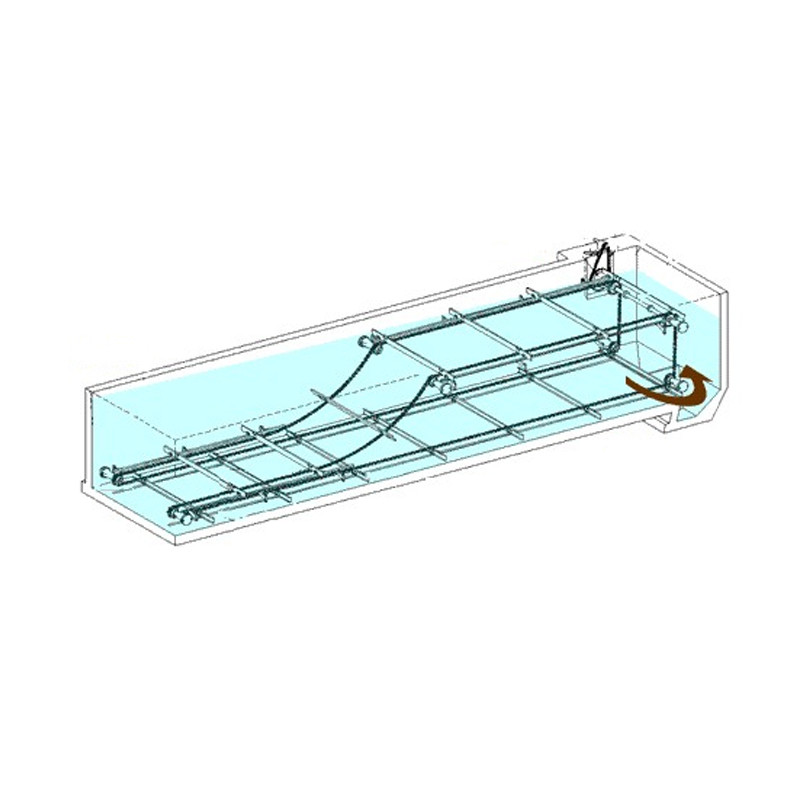

체인-플레이트 오일 스크래퍼는 두개의 평행한 닫힌 견인 체인을 갖추고 있습니다. 그것은 다수 스크레이퍼를 갖추고 있습니다. 드라이브 장치의 추진력 하에, 체인과 스크레이퍼는 4면 선로를 형성하기 위해 침강 탱크에서 상하측에 구축된 가이드 휠과 가이드 레일을 따라 순환합니다. 스크레이퍼는 물 유입구 단부에 물 유입구 단부부터 석유 수거관까지 떠있는 오일 잔기를 긁어 모으고 그것을 방출하기 위해 천천히 오르락내리락 할 수 있습니다, 침전물이 탱크의 바닥에 안정되었고 입구끝에서 유출 말단에 있는 슬러지 탱크까지 긁어 모아지고, 그러므로 하수의 중요한 기계적 정수를 완료하면서, 슬러지 배출 밸브를 통하여 배출했습니다.
성능 특성
1. 스크레이퍼의 이동 속도는 적당하며, 그것이 하수에 작은 침해를 가지고 있고, 부유물들의 침강에 도움이 됩니다.
2. 스크레이퍼가 반전 없이 기업 연합에서 연속적인 회전 운동을 만들고 드라이브 장치가 풀 표면의 플랫폼에 위치하여서 배전과 유지는 매우 단순합니다.
3. 그것은 또한 추가적 메커니즘 없이 대충 훑어 보는 사람으로서 사용될 수 있습니다.
매개 변수
| 모델 번호 / 매개 변수 | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| 기업 연합 지름 Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 Ｖ (분 Ｍ /) 주위에 | 2.0~3.0 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | Φ400x120 | Φ120x450 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
