스테인레스 강 축구동 머드 스크레이퍼 침강 탱크 주변 드라이브 슬러지 스크레이퍼

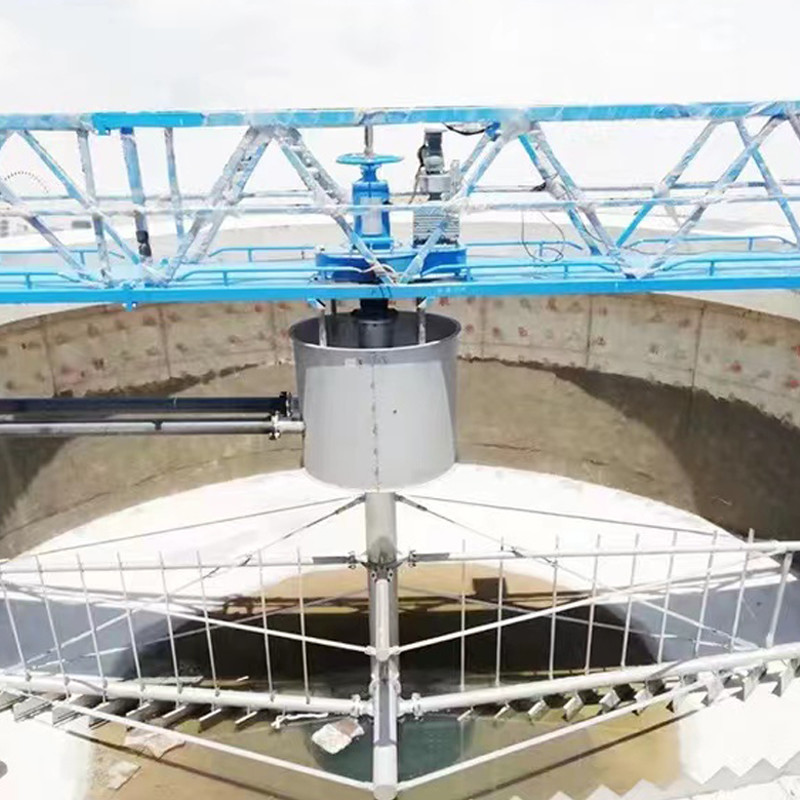

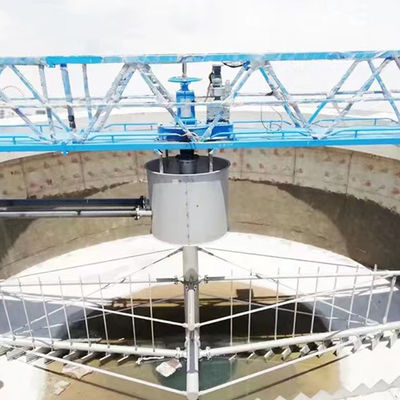

중심 구동장치 머드 스크레이퍼의 하중은 일하는 다리의 센터에 작용합니다. 중심 구동 메커니즘은 회전하기 위해 쓰레기와 포집 장치를 운전합니다. 지향성인 스크레이퍼는 탱크를 수집하여 중심 머드로 침강 탱크의 바닥에 찌꺼기를 긁어 모으고, 물정지압력에 의해 슬러지 탱크로부터 그것을 방출합니다. 이 기계는 작은 직경과 크기 흐름 침강 탱크를 위해 사용됩니다.
작업 원칙

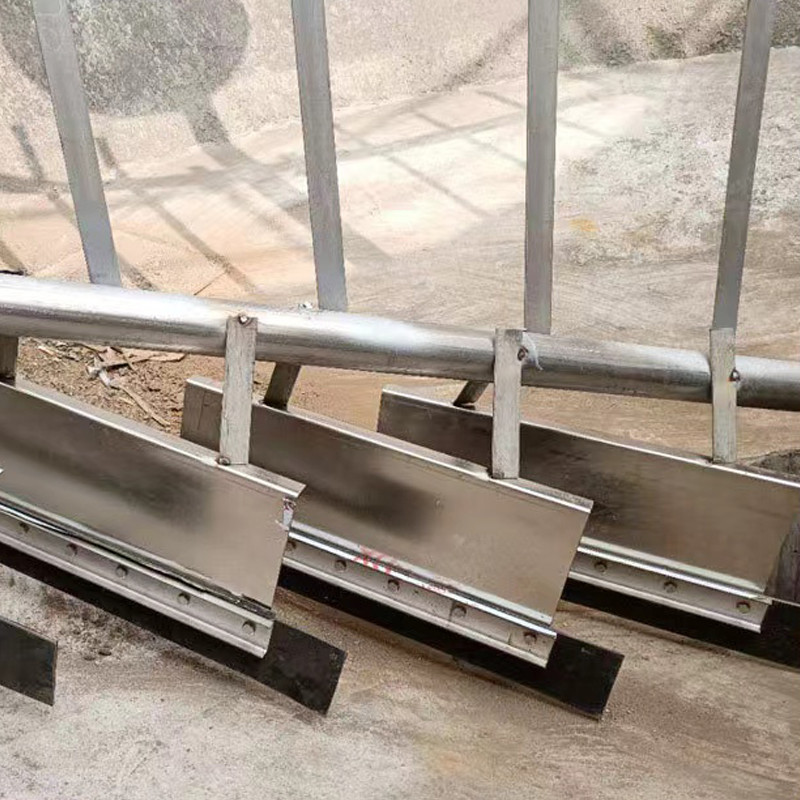

생수는 중심물 분포 실린더에 의해 분배된 후 수영장 주위에 오버플로탱크로 광선으로 흐릅니다. 흐름 속도의 감소와 함께, 물의 본체에서 부유물들은 수영장의 바닥에 분리되고 해결됩니다. 찌꺼기는 감속 드라이브를 통한 스크레이퍼와 중단 성분의 전송에 의해 중심 찌꺼기 수집 탱크에 긁어 모아지고, 정수력 또는 펌프에 의해 기업 연합에서 배출했습니다.
제품 특징
1. 단순 구조, 편리한 유지관리와 관리 ;
2. 안정적인 작동, 안전하고 믿을 만한 작동 ;
3. 찌꺼기 포집 효과는 좋고 방전된 찌꺼기의 수분 함유량이 낮습니다.
생성물 파라미터
|
매개 변수 / 모델 기업 연합 widthΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 V(m/min) 주위에 | 1.8~2.2 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | 400x120 | 420x150 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
