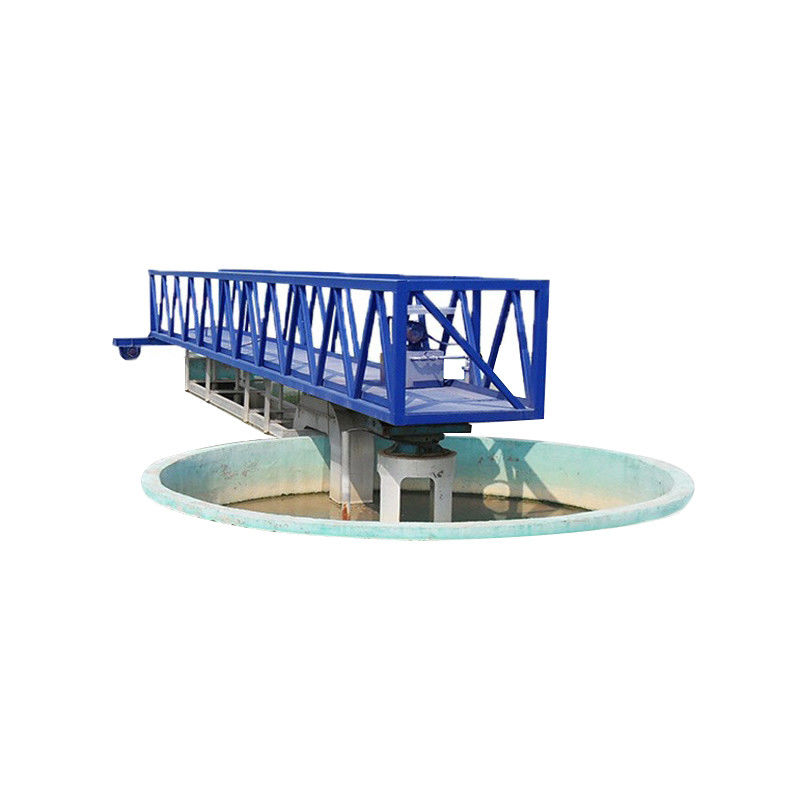

오수 처리장 중심 구동장치 머드의 침강 탱크는 풀 브리지와 하프 브리지 슬러지 스크레이퍼를 스크레이퍼합니다
중심 구동장치 진흙 스크레이퍼는 긁고 반경류의 일반적으로 상수도와 배수계획에서 수도 시설 또는 오수 처리장에서 18m보다 더 크지 않은 지름과 (순환) 침강 탱크를 방출하는 찌꺼기에 적용할 수 있습니다. 찌꺼기는 감속 드라이브와 현탁 성분의 전송을 통하여 스크레이퍼에 의해 탱크를 수집하여 중심 찌꺼기에 긁어 모아지고, 물정지압력 또는 펌프에 의해 탱크에서 배출했습니다.
작업 원칙
중심 구동장치 머드 스크레이퍼의 생수는 중심 물 배분 드럼을 통하여 분배된 후 수영장 주위에 오버플로탱크로 흐릅니다. 흐름 속도의 감소와 함께, 물의 본체에서 부유물들은 수영장의 바닥에 분리되고 해결됩니다. 표면에 뜨는 물질은 오버플로탱크를 거쳐 과잉 둑식 플레이트 까지 방출됩니다.
설비 특성
1. 투과 부는 더 안전하고 믿을 만한 작전을 만드는 전기적이고 기계적 두배 과부하 방지를 채택합니다.
2. 수면하에 있는 일부는 긴 부식 저항성 서비스 수명을 가지고 있는 스테인레스 강으로 만들어집니다.
3. 찌꺼기 쓰레기의 효과는 좋고 방전된 찌꺼기의 수분 함량이 낮습니다.
생성물 파라미터
|
매개 변수 / 모델 기업 연합 widthΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 V(m/min) 주위에 | 1.8~2.2 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | 400x120 | 420x150 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
