스테인레스 스틸 체인 견인 머드는 침강 탱크를 위한 제조사 체인 플레이트 슬러지 스크레이퍼를 스크레이퍼합니다

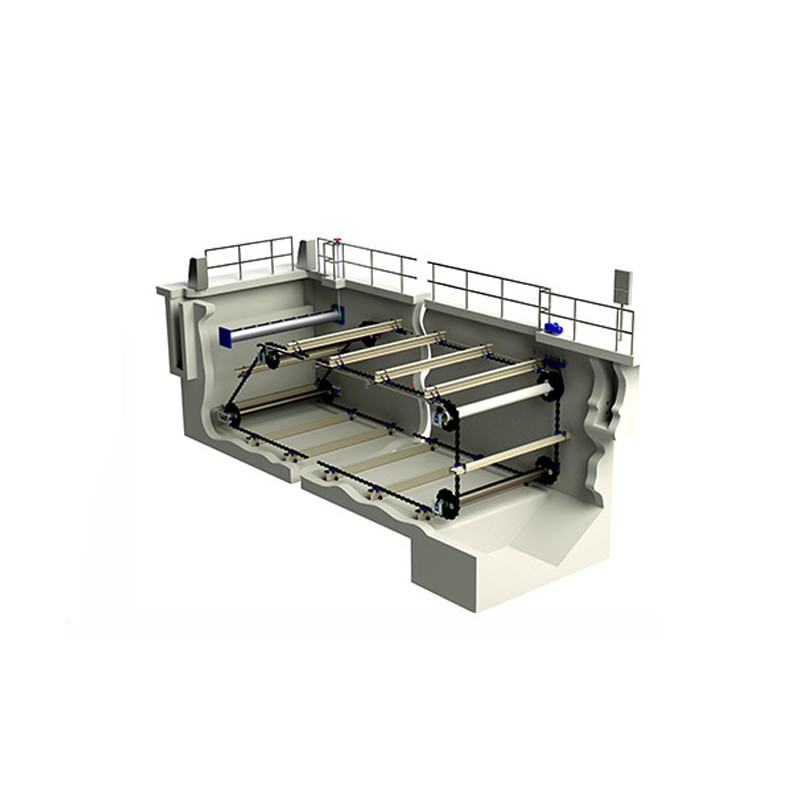

주로 머드 스크레이퍼가 익숙한 쇄 형은 하수 처리 사업에서 수평선상 (직사각형) 침강 탱크, 특히 침강 탱크, 기름 분리기, 1차 침전지와 다른 장방형 탱크의 바닥에 침전물을 긁어 모으고 제거합니다. 그것은 또한 액체 표면에 부상 오일과 찌꺼기를 걷어낼 수 있습니다. 쇄 형 머드 스크레이퍼는 단순 구조를 가집니다, 단일 기계가 다목적, 편리 설치, 유지 관리, 안전하고 믿을 만한 작전, 기타 등등입니다.
구성 조성물
체인 플레이트 대충 훑어 보는 사람, 모래 스크레이퍼, 머드 스크레이퍼와 광재 대충 훑어 보는 사람은 주로 현장에서 고쳐진 감속 드라이브 장치, 기업 연합에서 스크레이퍼 세트와 견인 체인, 구동 사슬톱니 쌍, 인장 장치와 안전 보호 소자로 구성됩니다.
작업 원칙

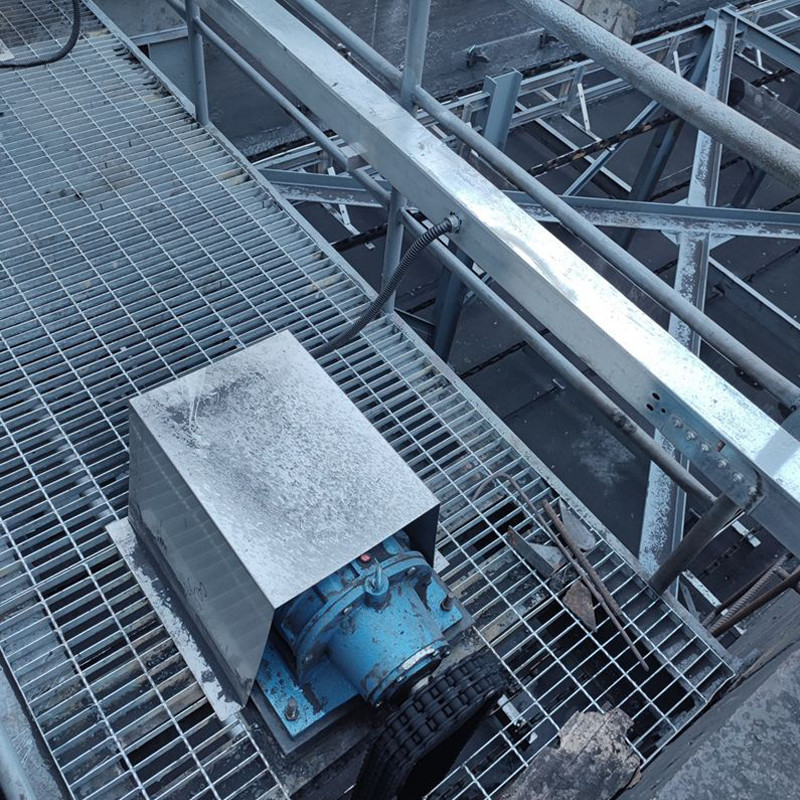

체인 판형 머드 스크레이퍼의 감속 드라이브 장치는 방향으로 회전하기 위해 스크레이퍼를 운전하기 위한 체인 휠 쌍을 통하여 그리고 끊임없이 기업 연합의 상부 및 하부 가이드 레일을 따라 전력을 바퀴멈추개 사슬로 전송합니다. 작동 동안, 스크레이퍼는 기업 연합에서 그들을 방출하기 위해 찌꺼기 수집조와 광재 방출관에 대한 풀 표면에 풀 플로어와 오일 슬러지에 모래를 긁어 모읍니다.
설비 특성
1. 특별한 체인은 신뢰성 전송을 위해 사용됩니다.
2. 방수 태도는 긴 서비스 라이프와 함께, 채택됩니다.
3. 구조는 합리적이고 작동이 안정적입니다.
4 모래긁어내기는 완전하고 효율적입니다.
5. 스크레이퍼의 이동 속도는 적당하며, 그것이 하수에 작은 침해를 가지고 있고, 부유물들의 침강에 도움이 됩니다.
6. 스크레이퍼는 반전 없이 기업 연합에서 연속적인 회전 운동을 만듭니다. 드라이브 장치가 플랫폼 의 위에 기업 연합에 위치하여서 배전과 유지는 매우 단순합니다
7. 그것은 또한 추가적 메커니즘 없이 광재 대충 훑어 보는 사람으로서 사용될 수 있습니다.
매개 변수
| 모델 번호 / 매개 변수 | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| 기업 연합 지름 Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 Ｖ (분 Ｍ /) 주위에 | 2.0~3.0 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | Φ400x120 | Φ120x450 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
