풀 브리지 중심 구동장치 슬러지 스크레이퍼 제조 고효율 하수 처리 설비
중심 구동장치 진흙 스크레이퍼는 넓게 긁는 찌꺼기에 적용할 수 있고 반경류의 일반적으로 상수도와 배수계획에서 수도 시설 또는 오수 처리장에서 기껏해야 18m의 지름과 (순환) 침강 탱크를 방출합니다. 그것은 합리적 구조, 고효율, 편리한 유지 관리를 가지고 있고, 이상적 하수 처리 프로젝트 지지입니다.
작업 원칙

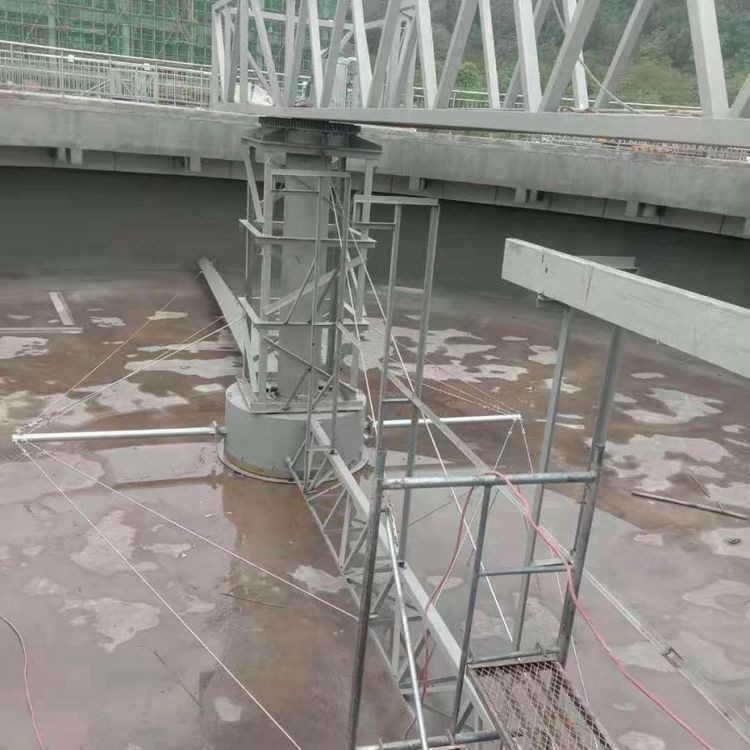

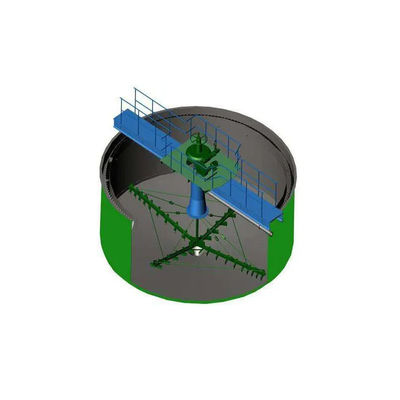

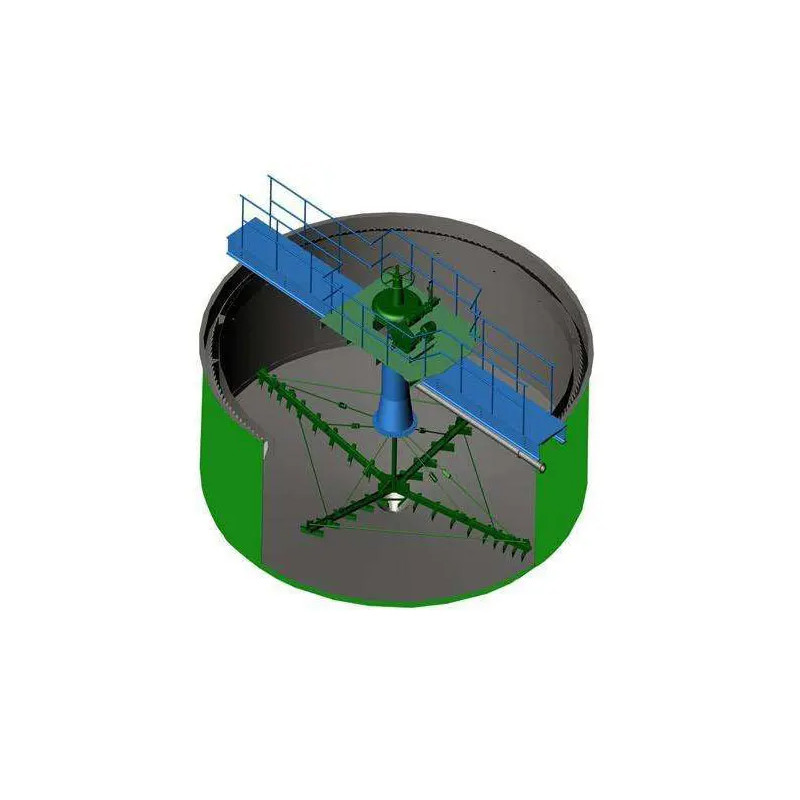

중심 구동장치 머드 스크레이퍼는 중심 구동장치와 부유물 형태를 채택합니다. 하수가 일하는 다리 하에 인입관으로부터 전환 드럼으로 흘러듭니다 그리고 퍼지세욘 후, 그것은 주변에 방사형 방식에서 고르게 나옵니다. 부유 슬러지는 침강 뒤에 탱크의 바닥에 맡겨집니다. 드라이브 장치는 회전하기 위해 중심 선굴을 운전하고, 스크레이퍼 암을 운전하고 머드가 회전하기 위해 스크레이퍼합니다. 찌꺼기가 탱크의 주변에서부터 중심 찌꺼기 수집조까지 긁어 모아진 후, 그것은 탱크에서 물정지압력에 의해 탱크를 거쳐 슬러지 배출관 까지 방출됩니다, 물 표면 위의 찌꺼기가 회전식 스키밍 장치를 통하여 풀장가에 걷어내고, 그리고 나서 스크레이퍼에 의해 광재 양동이로 가까스로 들어갔고, 수영장에서 배출했습니다 ; 표면에 뜨는 물질은 배출구 채널로 쏟아져 나오고, 삼각 수단 둑식 플레이트를 통하여 방출됩니다.
가동 주의
1. 갑자기 나타나는 것 전에 준비 : 환원제가 러닝부에 의해 물 표면에 고정된 이물이 있고 작전 동안 실패를 회피하기 위해, 어떤 목재 블록 또는 다른 이물이 있어서는 안되든지 아니든지, 정상적 오일 수준까지 채워지는지 체크하세요.
2. 모터 전력 공급을 연결시키고 긍정적과 부정적 핸들을 확인하세요.
3. 단지 일년에 한 번 그 후에 환원제에서 기름은 사용 뒤에 한달에 한번 바뀔 필요가 있습니다.
4. 장비의 작동 동안, 관심은 작동이 정상적인지 지불될 것입니다. 어떠한 문제도 발견되면, 검사 시간에 맞춰 작업을 중단시키세요.
생성물 파라미터
|
매개 변수 / 모델 기업 연합 widthΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 V(m/min) 주위에 | 1.8~2.2 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | 400x120 | 420x150 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
