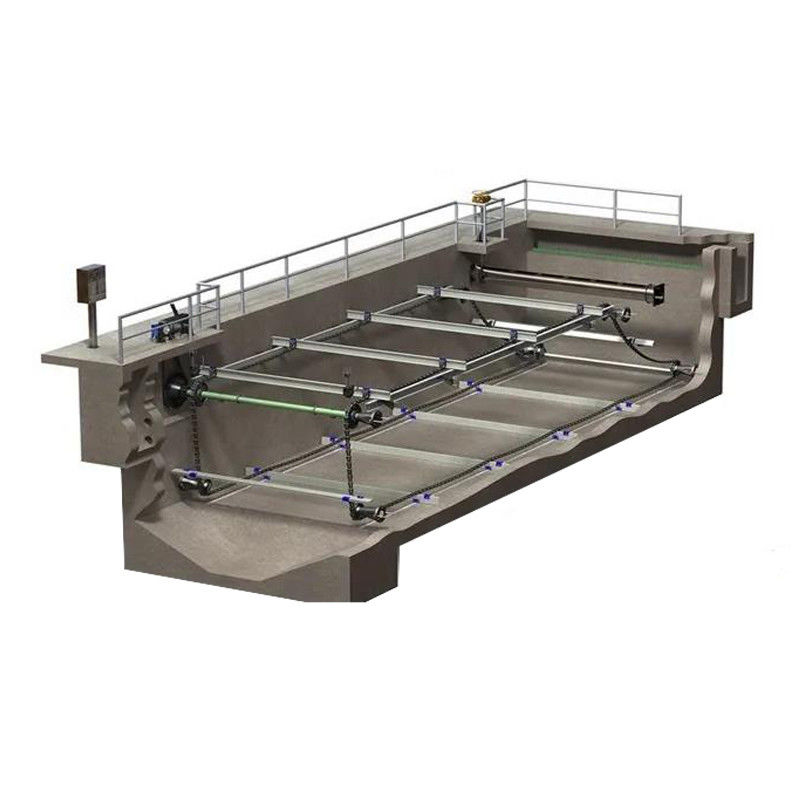

체인 플레이트 머드 스크레이퍼 제조사 304 스테인레스 스틸 체인 타입 슬러지 스크레이퍼
체인 슬러지 스크레이퍼는 하수 처리에 침강 탱크를 위한 지지 장비입니다. 그것은 특별히 산업적이고 도시적 하수로부터 탱크의 바닥에 그리스, 콜로이드와 찌꺼기를 제거하도록 설계됩니다. 체인 오일 스크래퍼와 진흙 스크레이퍼는 현지 상태, 탄력적 광재 제거 제어, 안정적인 작동, 편리한 작동, 간이 유지와 긴 서비스 라이프에 조치를 맞춤으로써 묘사됩니다.
작업 원칙
머드 스크레이퍼가 익숙한 체인은 수영장의 바닥에 물 표면과 찌꺼기에 떠있는 부유물들을 끊임없이 제거합니다. 오일 스크래퍼는 풀 표면과 바닥을 따라 움직이고, 액위의 입구끝부터 유출 말단까지 부유물들을 추진합니다. 오일 스크래퍼와 머드 스크레이퍼의 스크레이퍼는 체인의 양쪽 끝에 고쳐지고 오일 스크래퍼와 머드 스크레이퍼가 필름의 구멍이 걸리는 톱니바퀴 송신 장치를 운전함으로써 운전됩니다. 오일 스크래퍼와 머드 스크레이퍼는 찌꺼기 버킷 안으로 광재 방전 탱크와 찌꺼기 안으로 오염을 긁어 모으기 위해 탱크의 전체 폭을 따라 움직입니다.
성능 특성
1. 스크레이퍼의 이동 속도는 적당하며, 그것이 하수에 작은 침해를 가지고 있고, 부유물들의 침강에 도움이 됩니다.
2. 스크레이퍼는 기업 연합에서 연속적인 회전 운동을 만들고, 결론 없는 논쟁을 역으로 돌릴 필요가 없습니다. 드라이브 장치가 풀 표면의 플랫폼에 위치하여서 배전과 유지는 매우 단순합니다.
3. 그것은 또한 추가적 메커니즘 없이 광재 대충 훑어 보는 사람으로서 사용될 수 있습니다.
매개 변수
| 모델 번호 / 매개 변수 | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| 기업 연합 지름 Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 Ｖ (분 Ｍ /) 주위에 | 2.0~3.0 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | Φ400x120 | Φ120x450 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
