304개의 녹슬지 않는 강철 다리 방식 찌꺼기 스크래퍼 기계 공기 부유 탱크 머드 스크레이퍼 제조사

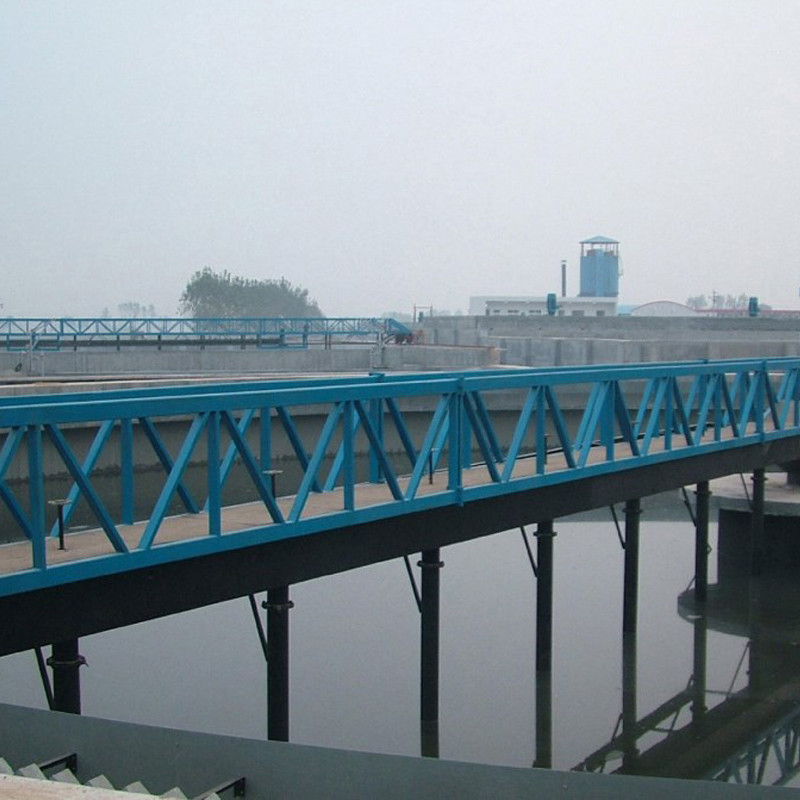

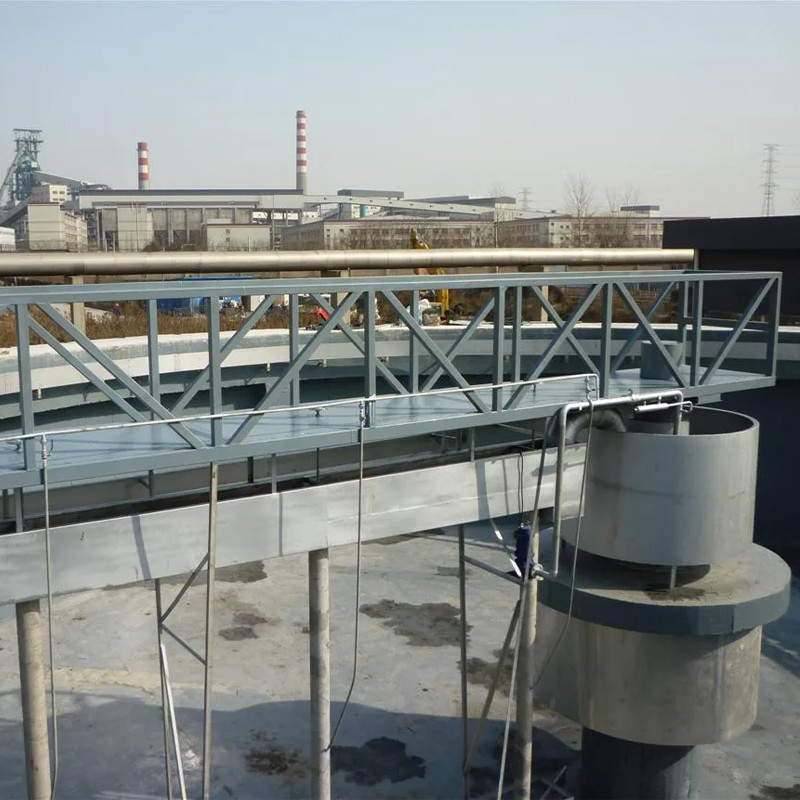

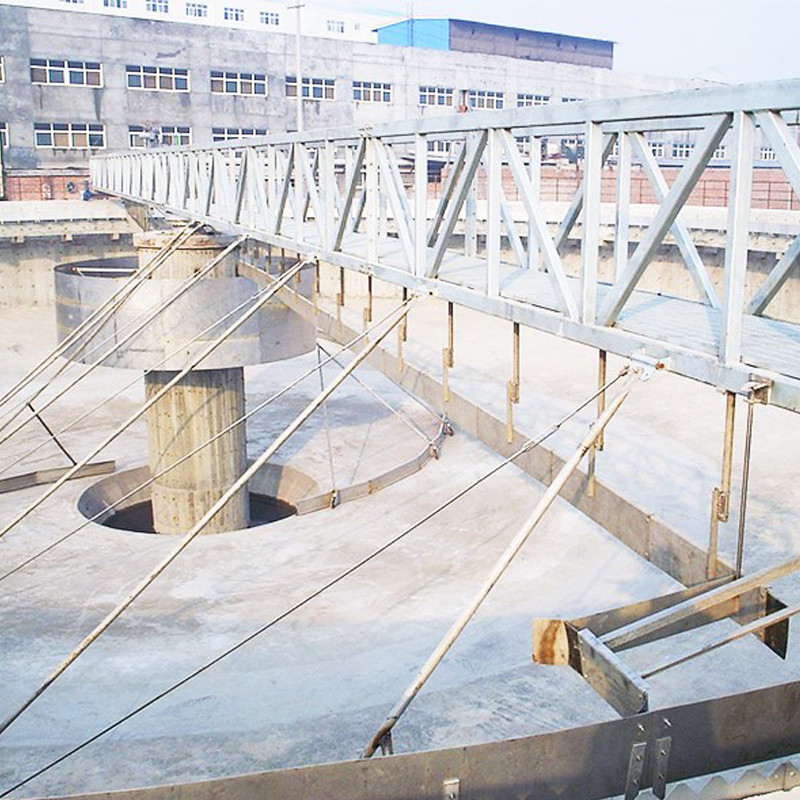

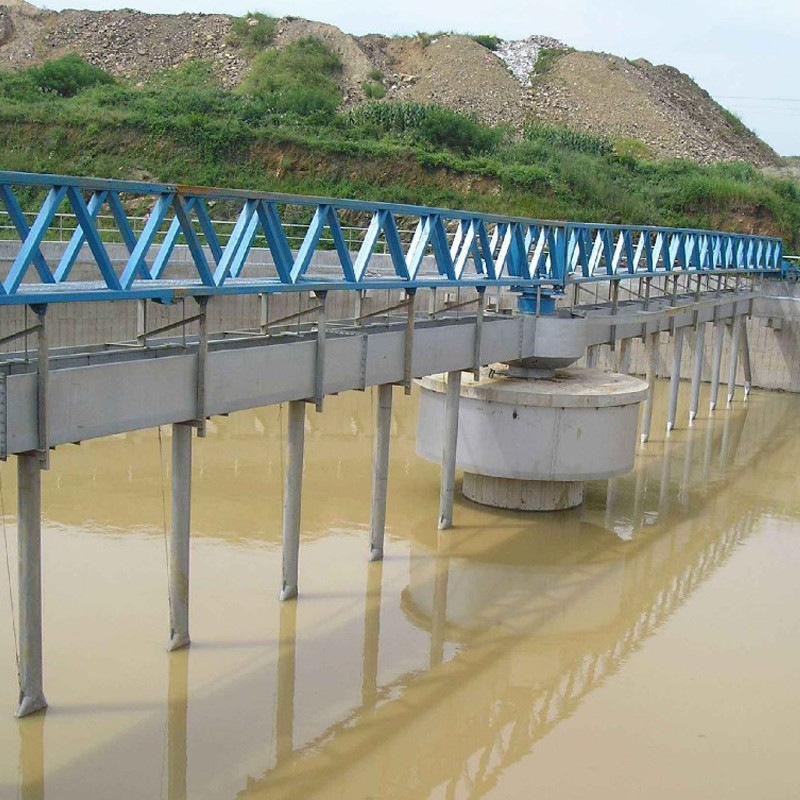

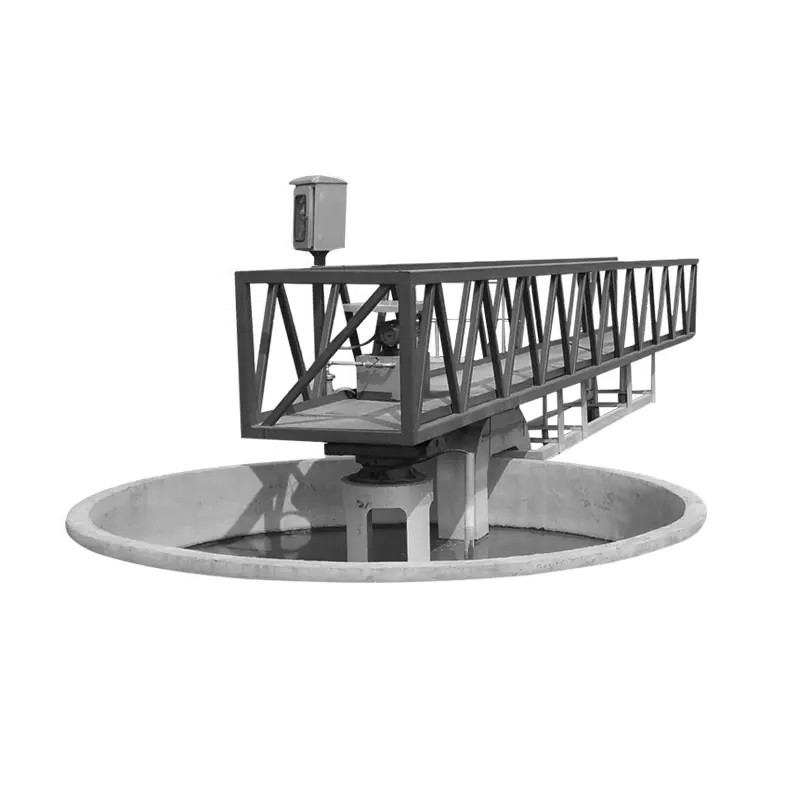

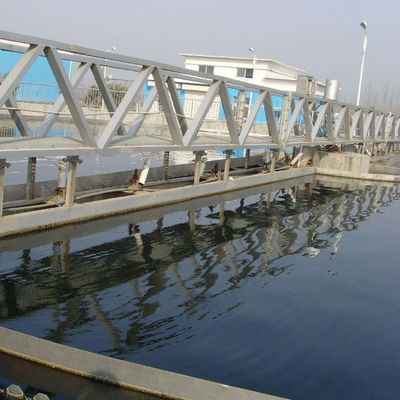

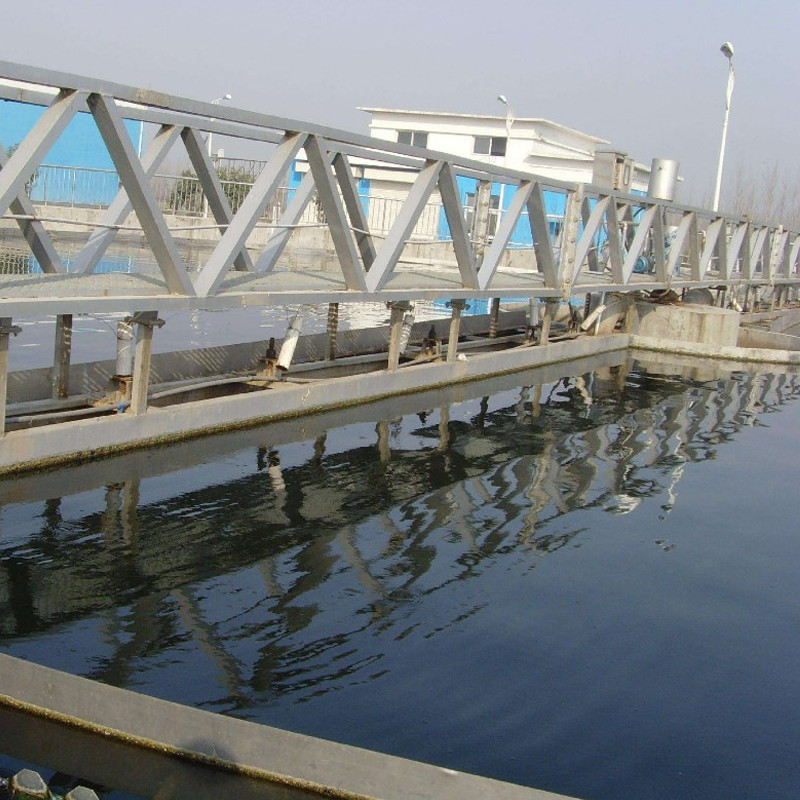

주변 드라이브 찌꺼기 석션기는 (보도와 에스컬레이터를 포함하여) 다리, 드라이브 장치, 찌꺼기 수집조, 찌꺼기 흡입 장치, 진공 펌핑과 빨대 피해 시스템, 회전식 고정 메커니즘, 스크레이퍼 조립체, 스키밍 메커니즘, 광재 버켓 조립체, 댐 세정 브러시, 제어 캐비넷, 파스너, 예비품을 연결시키는 모두, 등으로 일하여 주로의 구성됩니다.
작업 원칙
주변적 슬러지 스크레이퍼와 석션기는 감속 드라이브를 통한 스크레이퍼와 현탁 성분의 전송에 의해 탱크를 수집하여 중심 찌꺼기에 찌꺼기를 긁어 모으고 수집하고, 물정지압력 또는 펌프에 의해 탱크에서 찌꺼기를 방출합니다. 중앙 물 유입구와 슬러지 배출은 채택되고 주위 방류가 획일적 수류를 보증하기 위해 채택됩니다. 액면차와 셀프 흡수 슬러지 배출은 채택되고 찌꺼기 쓰레기와 방전용 장치와 과부하 보호 기능 장치가 제공됩니다.
제품 특징
1. 일하는 다리는 안정적이고 오래간 단순한 트러스 구조를 채택합니다.
2. 유지는 단순하고 편리하고 운영 비용이 낮습니다.
3. 전송 환원제에 대한 많은 옵션이 있습니다 : 탑재된 샤프트, 단순하고 소형 구조, 편리한 유지 ; 사이클로이드 풍차형구조 환원제는 값이 싸고,고 투과율 효율을 가지고 있습니다.
4. 사용자의 요구에 따르면, 걸어다니는 바퀴면은 공학 고무 차륜 (표준 구성), 스틸휠, 나일론 휠과 폴리우레탄으로 만들어질 수 있습니다.
5. 고효율 로그 나사선 슬러지 스크레이퍼는 슬러지 수집의 신뢰성을 보증합니다.
6. 전기 부품은 안전하고 믿을 만한 실외형이고, 무작위로 그리고 멀리 제어될 수 있습니다.
7. 주변적 머드 스크레이퍼 장비는 사용자의 특정 크기에 따라 제조될 수 있습니다. 물에 접한 부분은 스테인레스 강으로 만들어질 수 있습니다.
애플리케이션
주변 드라이브 머드 스크레이퍼는 넓게 도시들, 화학, 섬유, 야금학과 다른 산업에서 하수 처리 프로젝트에서 사용될 수 있습니다. 실용 신안은 합리적 구조, 고효율, 편리한 유지 관리라는 유리한 입장에 있고, 이상적 하수 처리 프로젝트입니다.
생성물 파라미터
|
매개 변수 / 모델 기업 연합 widthΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 V(m/min) 주위에 | 1.8~2.2 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | 400x120 | 420x150 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
