하수 침전조 센터 드라이브 슬러지 스크레이퍼 제조업체 304 스테인레스 스틸 머드 스크레이퍼

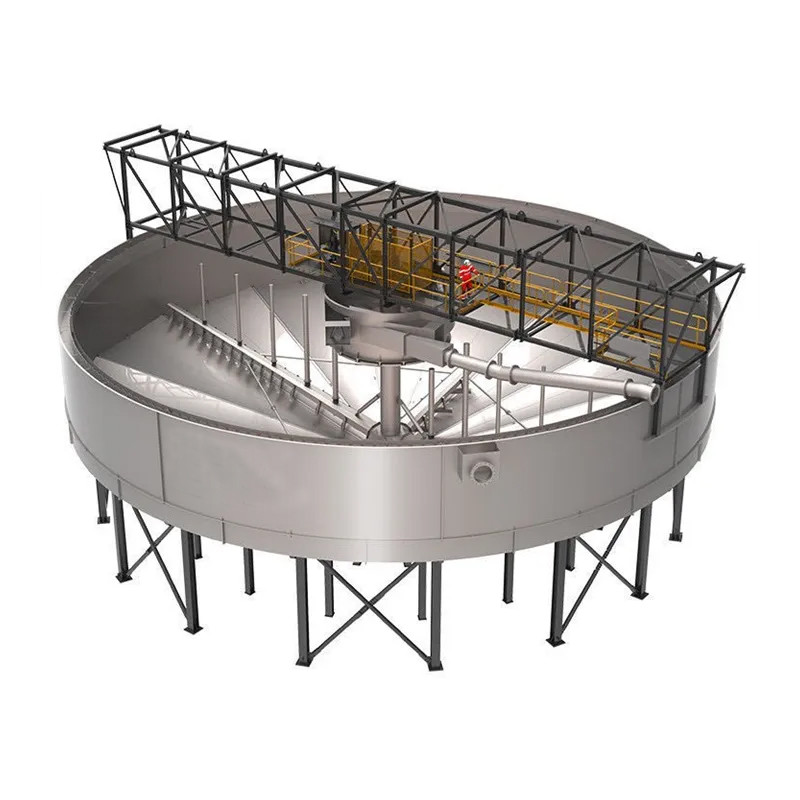

중앙 구동 진흙 스크레이퍼는 급수 및 배수 프로젝트의 수처리 공장 또는 하수 처리장에서 직경이 일반적으로 18m 이하인 방사형 흐름 (원형) 침전조의 슬러지 스크래핑 및 배출에 적용 가능합니다.중앙 구동 머드 스크레이퍼는 주로 구동 장치, 메인 샤프트, 난간, 스틸 빔, 수직 그리드 바, 지지대, 머드 스크레이퍼, 오버플로 위어 플레이트, 당김 막대, 작은 스크레이퍼, 수중 베어링, 흐름 안정제, 전기 제어 상자 및 기타로 구성됩니다. 구성 요소.
작동 원리

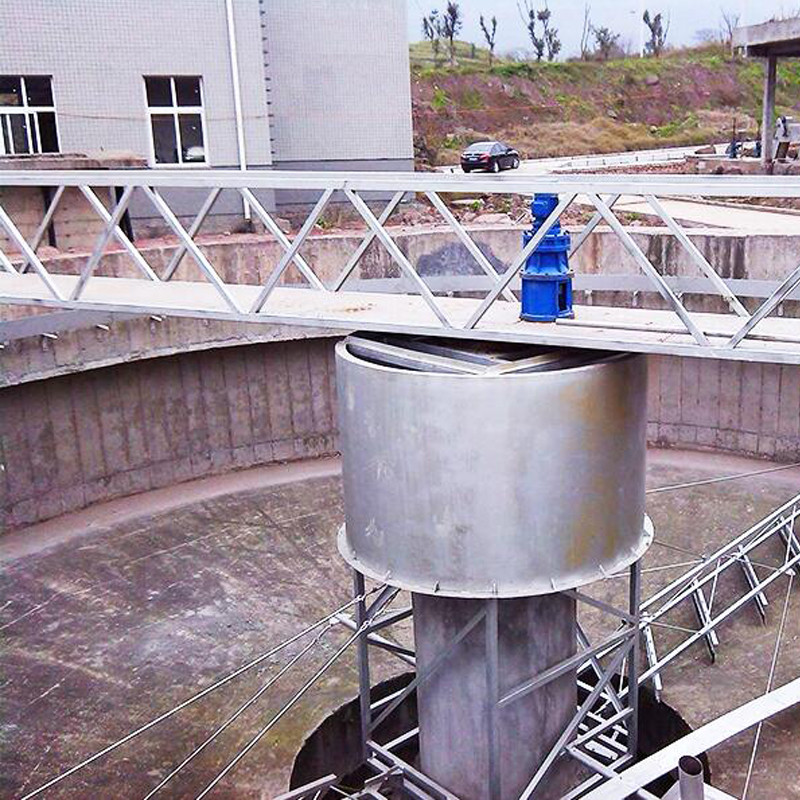

오수는 유입관에서 전환 드럼으로 유입되어 확산되고 방사형 방향으로 고르게 주변으로 유출됩니다.부유 슬러지는 침전 후 탱크 바닥에 침전됩니다.구동 장치는 센터 스탠드를 구동하여 회전하고 스크레이퍼 암과 스크레이퍼를 구동하여 회전합니다.탱크 주변의 슬러지는 중앙 슬러지 집수조로 긁어낸 후 탱크 내부의 정압에 의해 탱크 외부의 슬러지 배출관으로 배출된다.수면 스컴은 스키밍 장치에 의해 탱크 측면으로 스키밍된 후 슬래그 스크레이퍼에 의해 슬래그 버킷으로 긁어져 탱크 외부로 배출되며;상등액은 삼각 출구 위어판을 통해 출구 탱크로 넘친 후 배출됩니다.
신청
중앙 드라이브 진흙 스크레이퍼는 도시, 화학 산업, 경직물, 야금 및 기타 산업의 하수 처리 프로젝트에 널리 사용될 수 있습니다.실용 신안은 합리적인 구조, 고효율, 편리한 운영 및 유지 보수의 이점을 가지고 있으며 이상적인 하수 처리 프로젝트입니다.
주요 특징
1. 작업 교량은 하프 브리지 유형이며 재질은 탄소강 또는 스테인레스 스틸 구조일 수 있습니다.
2. 구동 장치는 헬리컬 기어 감속기와 웜기어 감속기의 조합을 채택하여 출력 토크와 속도 및 높은 전달 효과를 보장합니다.
3. 감속기에는 작동 시 안전하고 신뢰할 수 있는 과토크 보호 장치가 장착되어 있습니다.
4. 장비는 작동하기 쉽고 장비 작동을 직접/원격으로 제어할 수 있습니다.
매개변수
| 모델 | NL 3xL | NL 4.5xL | NL 5xL | NL 6xL |
| 수영장 폭 B(m) | 삼 | 4.5 | 5 | 6 |
| 권장 수영장 길이 L(m) | 8~16 | 8~16 | 8~16 | 8~16 |
| 권장 수영장 깊이 H(m) | 3.5 | 3.5 | 3.5 | 3.5 |
| 구동력(Kw) | 2.2 | 2.2 | 2.2 | 삼 |
| 스크레이퍼 이동 속도(m/min) | 1 | 1 | 1 | 1 |
| 스크래치 간격(m) | 2 | 2 | 2 | 2 |
| 유입수 탁도(mg／L) | ≤500 | ≤500 | ≤500 | ≤500 |
