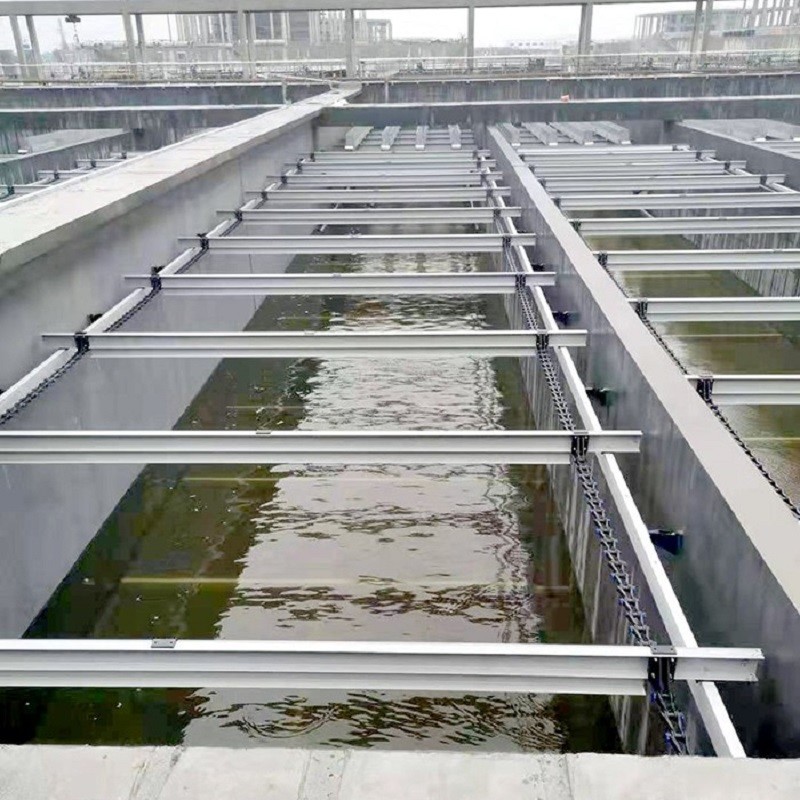

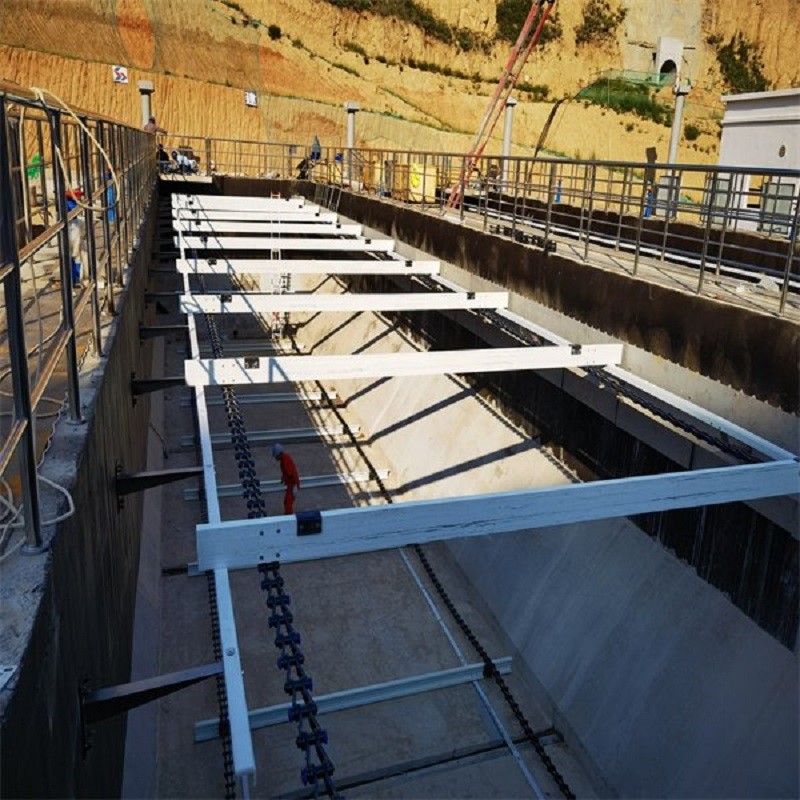

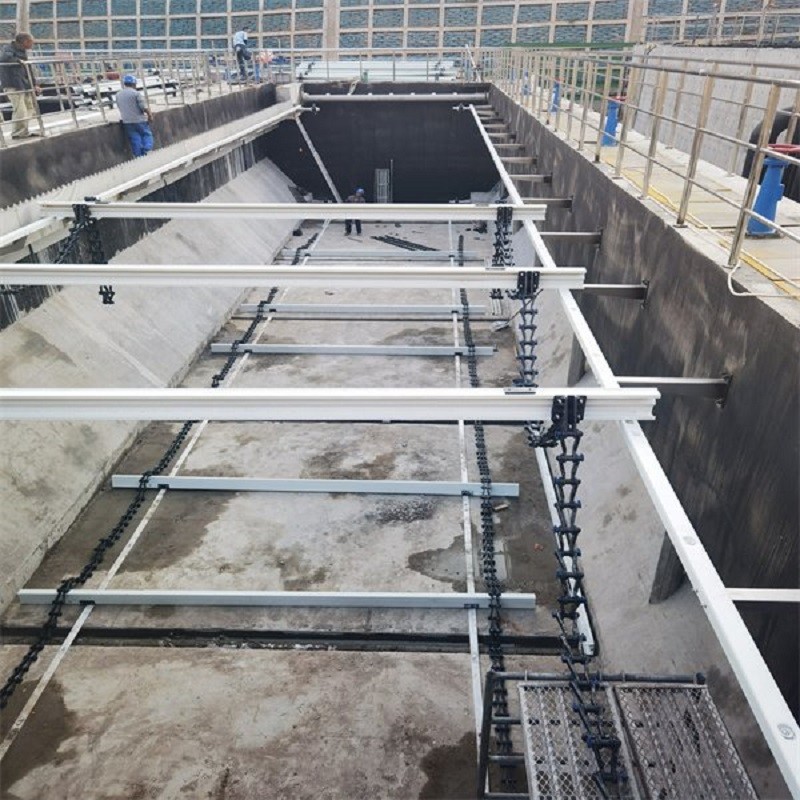

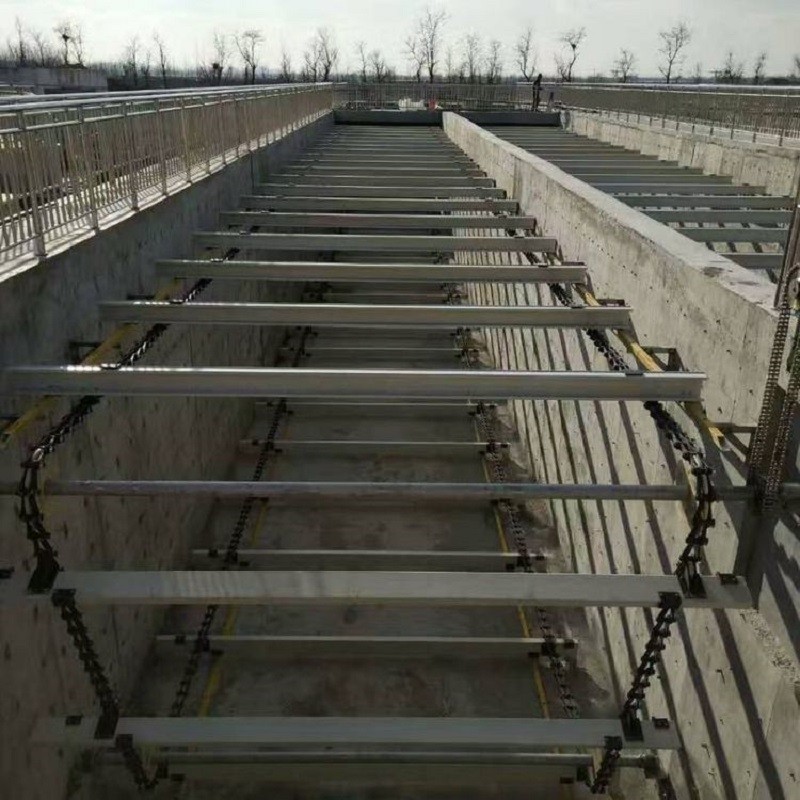

비금속 체인 찌꺼기 머드 스크레이퍼 제조사 찌꺼기 침강 탱크 체인 플레이트 슬러지 스크레이퍼

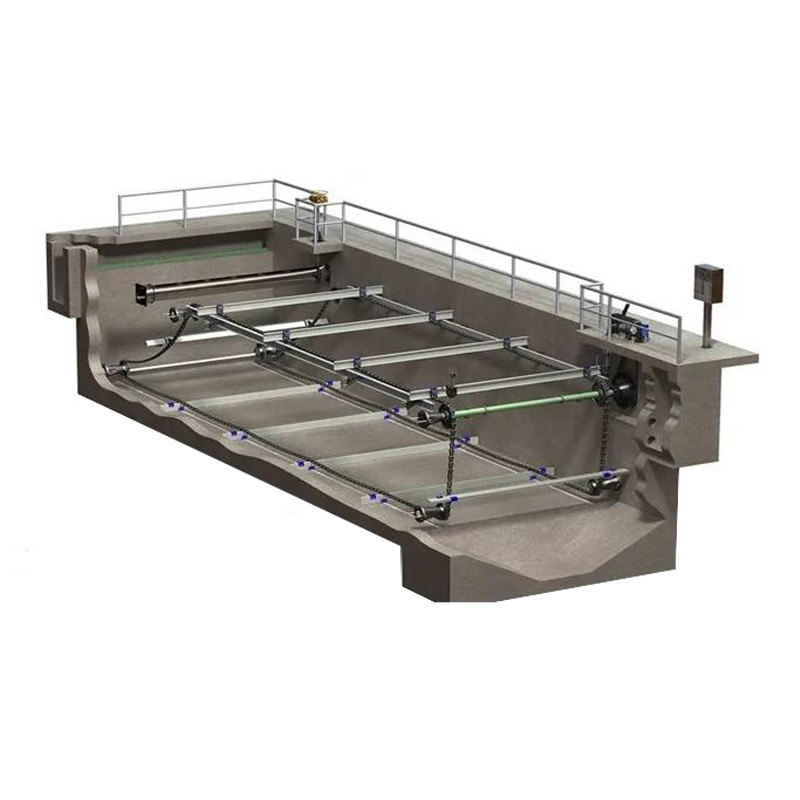

쇄 형 슬러지 스크레이퍼는 물 처리 프로젝트에 순환 1차 침전지, 이차적 침강 탱크와 농축조로부터 찌꺼기를 방출해서 적당한 부유물 형태 찌꺼기 제거 장비입니다. 침강 탱크는 있습니다 콘크리트 또는 철골 구조물의. 탱크의 바닥은 조금 원추형이고 탱크 바닥의 센터가 슬러지관으로 연결된 찌꺼기 버킷입니다. 일하는 교량은 있습니다 콘크리트 또는 철골 구조물의. 이 장비는 풀 본체와 일하는 다리를 포함하지 않습니다. 사용자는 그 혼자서 문제를 해결할 수 있습니다.
작업 원칙
찌꺼기 스크레이퍼는 수영장의 센터부터 수영장의 주변까지 액체 표면에 찌꺼기를 걷어내고, 힌지식 광재 스크레이퍼 지역에서 그것을 수집합니다. 수집된 찌꺼기는 스키밍 버킷에 호스트 장치와 기업 연합의 주변을 돌아다니고, 광재 스크레이퍼의 힌지를 통하여 스키밍 버킷에 긁어 모아지고, 기업 연합 밖에 배출했습니다.
제품 조성

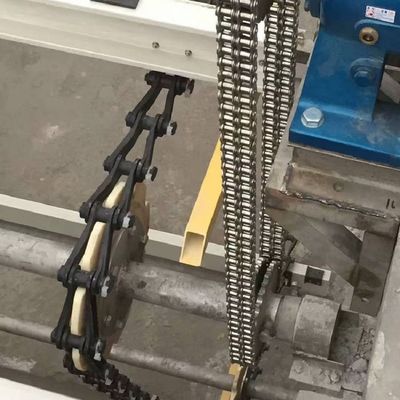

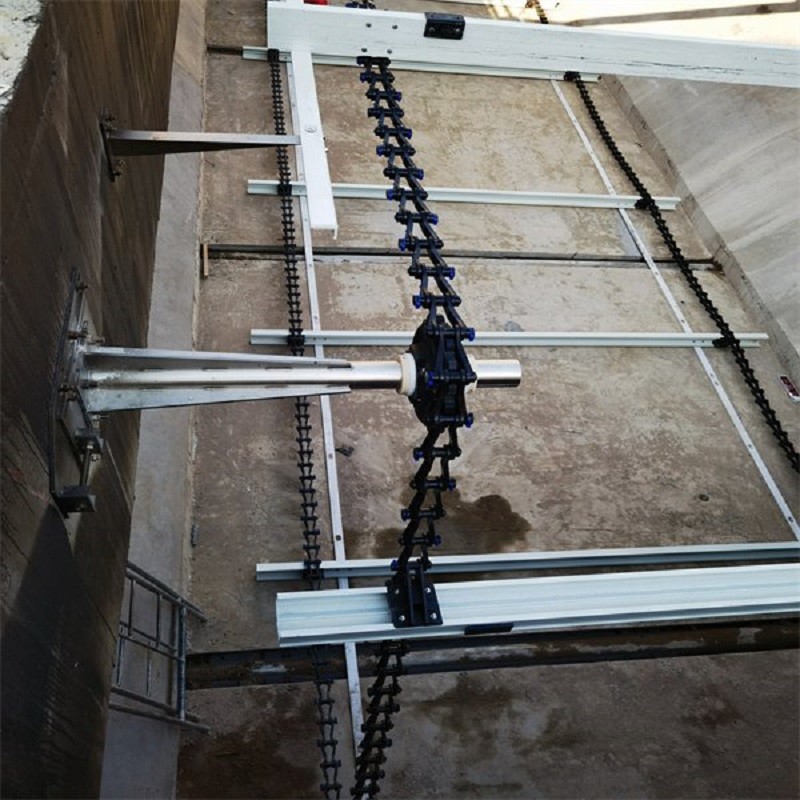

사슬 판형 머드 스크레이퍼는 주로 구동 메커니즘, 메인 빔, 로터리 섬 지원, 가이드 실린더, 머드 쓰레기 시스템, 광재 양동이와 수세식 메커니즘, 관절이 이어진 광재 스크레이퍼, 광재 스키밍 플레이트, 광재 스키밍 양동이, 유출구 삼각 가장자리 면, 스컴 차단 배플, 제어함과 다른 부품으로 구성됩니다.
매개 변수
| 모델 번호 / 매개 변수 | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| 기업 연합 지름 Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 Ｖ (분 Ｍ /) 주위에 | 2.0~3.0 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | Φ400x120 | Φ120x450 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
