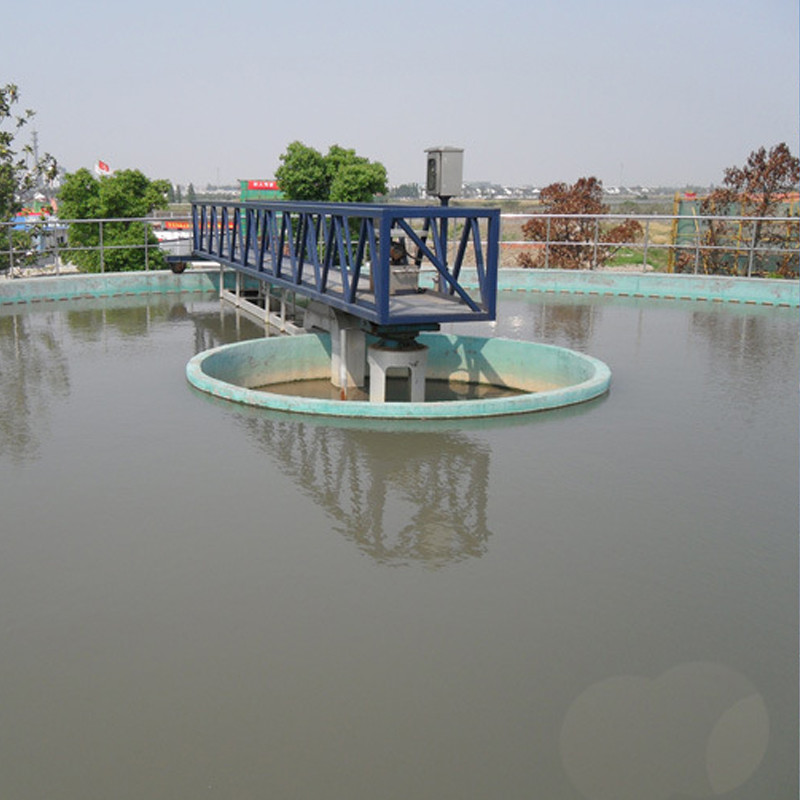

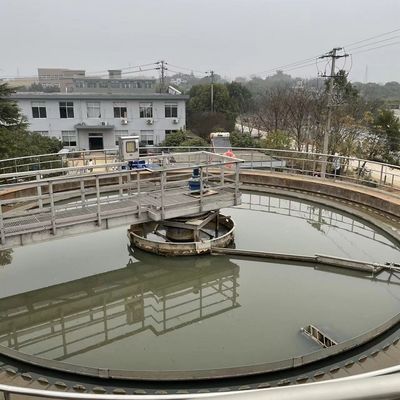

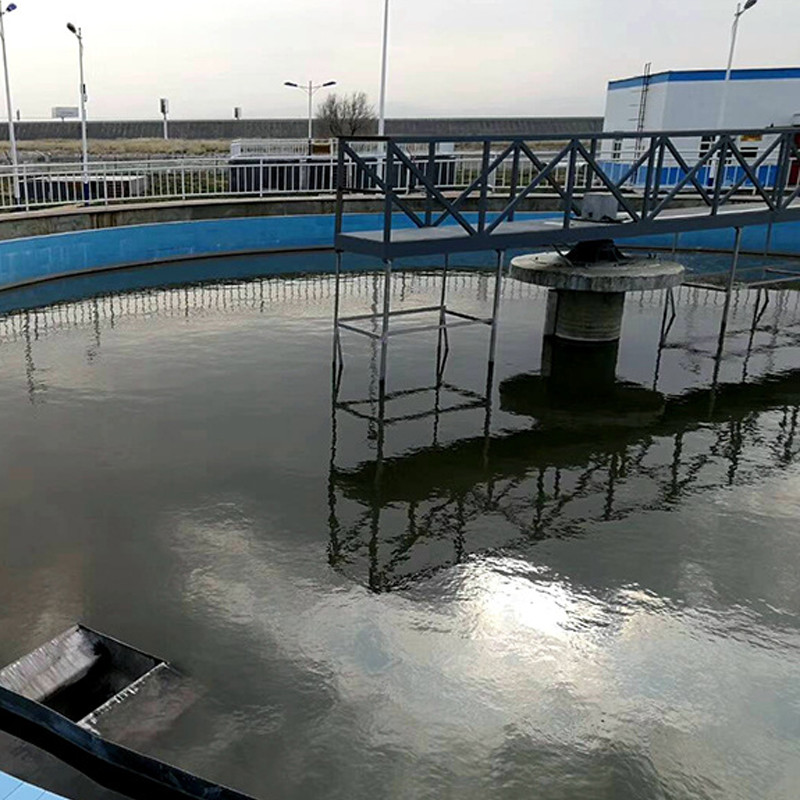

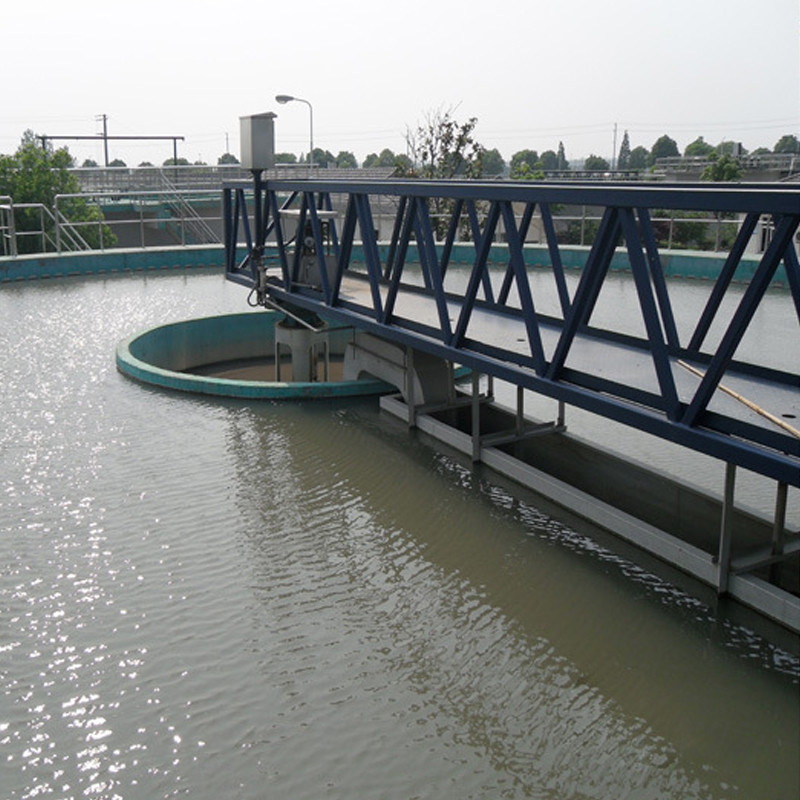

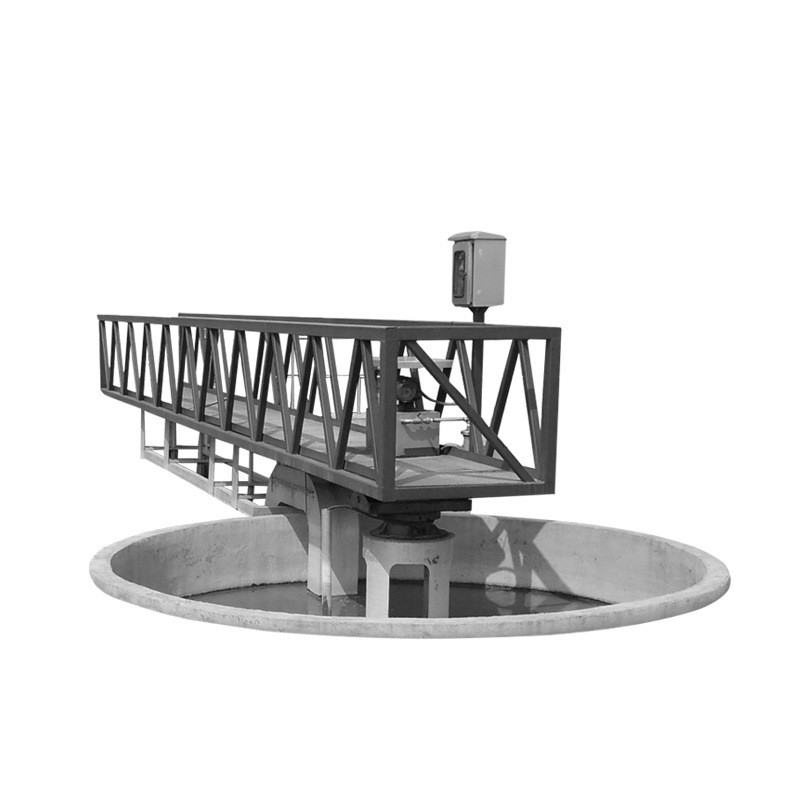

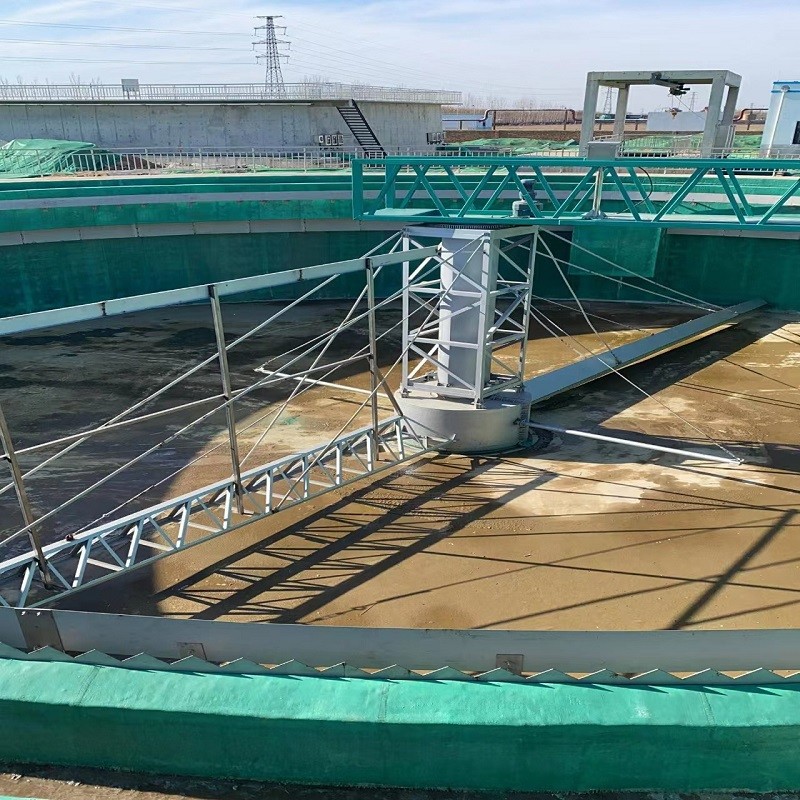

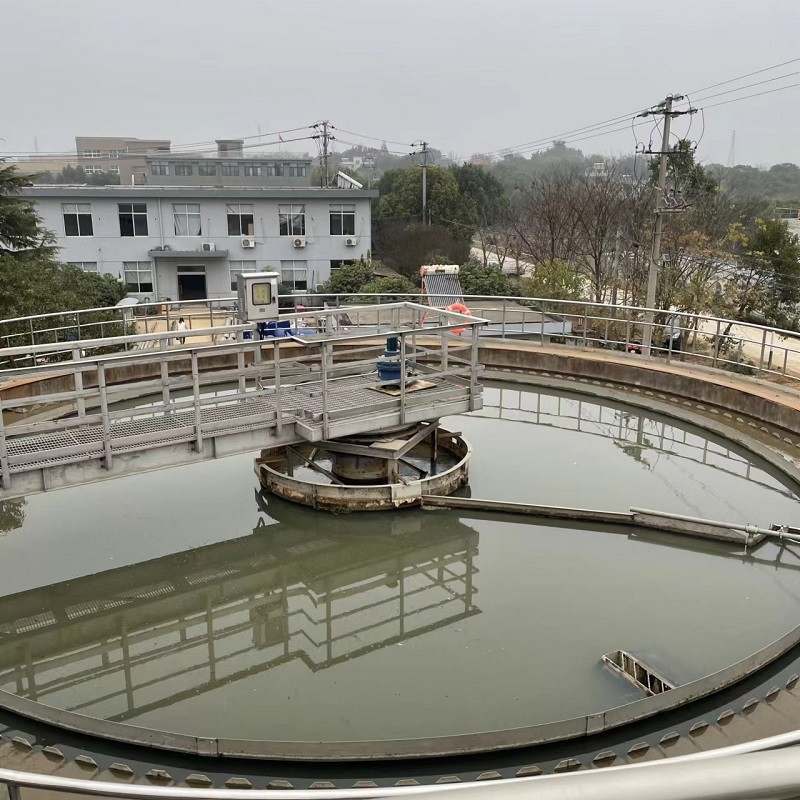

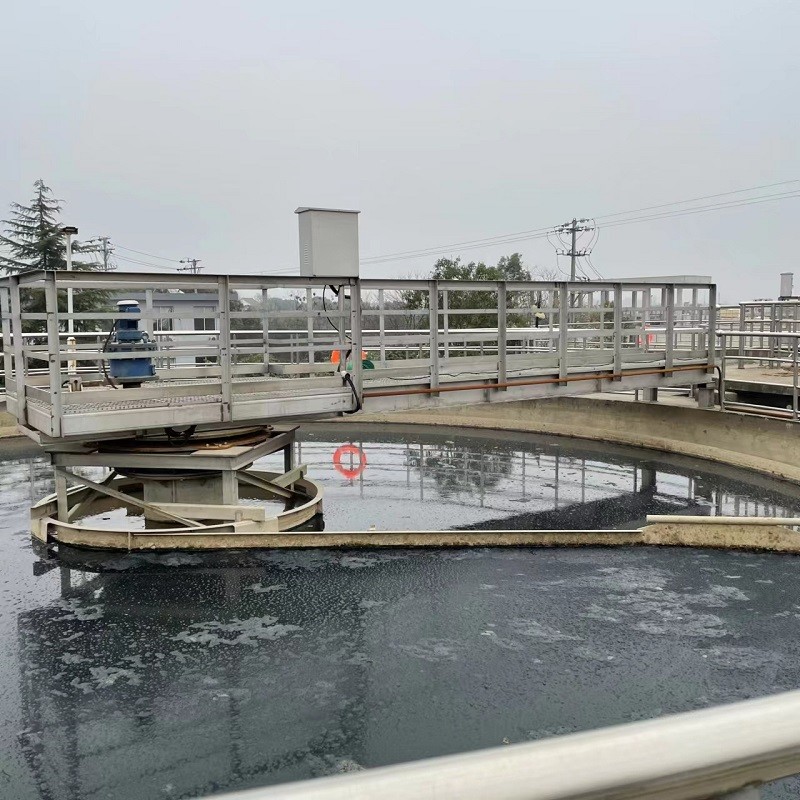

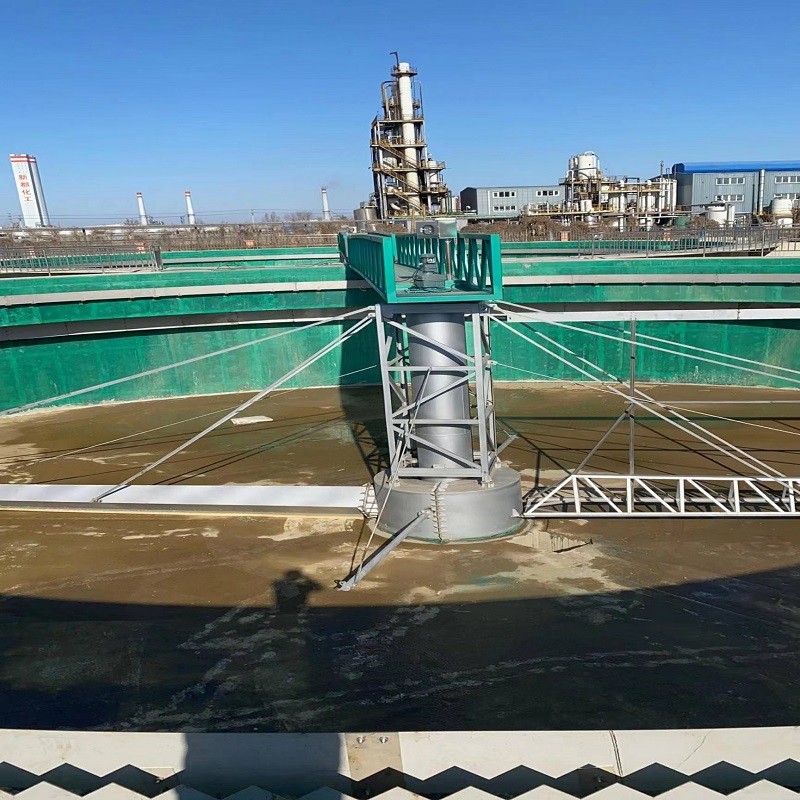

스테인레스 강 하프 브리지 주변 드라이브 머드 스크레이퍼 제조 침강 탱크 오니 처리 장치
주로 장치, 로터리 섬 지지, 가동 아암, 장치를 걷어낸 머드 스크레이퍼, 물 댐과 다른 철골 구조물을 운전하면서, 전체 기계는 절반 (가득 찬) 다리로 구성됩니다. 장비는 크고 중간 크기 반경류 침강 탱크로부터 찌꺼기를 긁어 모으고 제거해서 넓게 사용됩니다. 구조는 중심 지지물과 주변적 전송과 찌꺼기 제거 장치입니다.
동시에, 또한 장비는 주목할 만한 에너지 절약형 효과와 이상적 찌꺼기 소출 장치고 편리한 매일 유지 관리입니다.
작업 원칙
하프 브리지 주변 드라이브 머드 스크레이퍼 : 고르게 수영장의 중심인 인입관부터 방사형 방식으로 주변까지 밖에 하수 흐름. 부유 슬러지는 침강 뒤에 기업 연합의 바닥에 맡겨집니다. 표면에 뜨는 물질은 탱크를 거쳐 과잉 둑식 플레이트 까지 방출되고 찌꺼기가 기업 연합의 주변에서 스크레이퍼 판을 통한 중심 침전지 슬러지까지 긁어 모아집니다. 찌꺼기는 수영장에서 수압에 따라 수영장을 거쳐 슬러지 배출관 까지 방출됩니다.
제품 특징
1. 큰 처리 용량은 바닥 면적을 저장할 수 있습니다.
2. 장비는 단지 에너지와 전기 소비를 구하는 원 모터가 필요합니다.
3. 긁어 모아질 수 있는 슬러지 농축은 높고 찌꺼기 방전 효과가 좋습니다.
4. 스크레이퍼는 단순 구조, 안전하고 믿을 수 있는 오퍼레이션과 편리한 유지를 가집니다.
5. 완전 자동 조종을 실현하도록 쉬운 좋은 적용성.
주문 내용
1. 장치를 걷어낼 때 나타내시오 그러면 수단 둑식 플레이트, 스컴 차단 배플과 배출구 탱크는 요구됩니다 ;
2. 설비재, 부식 방지, 모터와 환원제 요구조건을 보여주세요 ;
3. 미안하지만, 명령할 때 기업 연합을 그린 토목 공학 공정도를 제공하고 상세한 차원을 보여주세요.
매개 변수
| 모델 번호 / 매개 변수 | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| 기업 연합 지름 Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| 깊은 웅덩이 수심 H(m) | 3.5~4.5 (사용자의 요구조건에 따르면) | |||||||||
| 풀장가 물 깊이 H2(m) | 3.0~4.0 (사용자의 요구조건에 따르면) | |||||||||
| 라인 속도 Ｖ (분 Ｍ /) 주위에 | 2.0~3.0 | |||||||||
| 걸어다니는 휠 치수 (밀리미터) | Φ400x120 | Φ120x450 | ||||||||
| 모터 N(KW)의 동력 | 0.37 | 0.55 | 0.75 | |||||||
| 설치 크기 (밀리미터) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| 비 | 사용자의 요구조건에 따르면 | |||||||||
| H3 | 사용자의 요구조건에 따르면 | |||||||||
| Ｌ | 사용자의 요구조건에 따르면 | |||||||||
| 바퀴 압력 P1(KN) 주위에 | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| 중심 플랫폼 P2(KN)의 연직 하중 | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| 중심 하중 P3(KN)의 중심 하중 | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
