CF형 수처리 로터리 고액 분리기 기계식 바 스크린 수처리 산업
간략한 소개
중국 강소성의 선진적이고 아름다운 도시 Yixing에 위치한 Longdai Co., Ltd는 환경 처리 및 통합 독립적인 연구 개발, 설계, 일반 계약, 환경 보호 장비 제조 및 관련 분야를 전문으로 하는 석유 화학 산업의 처리 장비 공급업체입니다. 재료 공급.
신청
CF 형 회전식 고액 분리기로 주로 도시 하수 처리장, 주거 지역 하수 전처리, 도시 빗물 / 하수 펌핑 스테이션, 수생 식물 및 발전소의 냉각수에 사용되는 고급 수처리 고액 분리 장치입니다. 등. 물 유입구에서 장비는 섬유, 인쇄 및 염색, 식품, 수산물, 제지, 포도주 양조, 도축, 무두질 등과 같은 다양한 산업 분야의 수처리 프로젝트에도 널리 사용됩니다. 이상적인 고체입니다. 수처리 산업의 액체 분리 장비.
구조 및 작동 원리

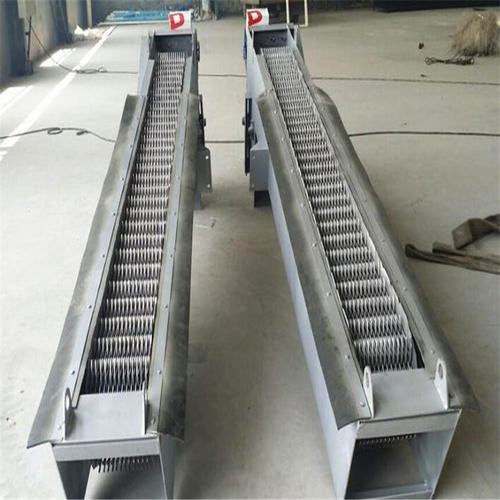

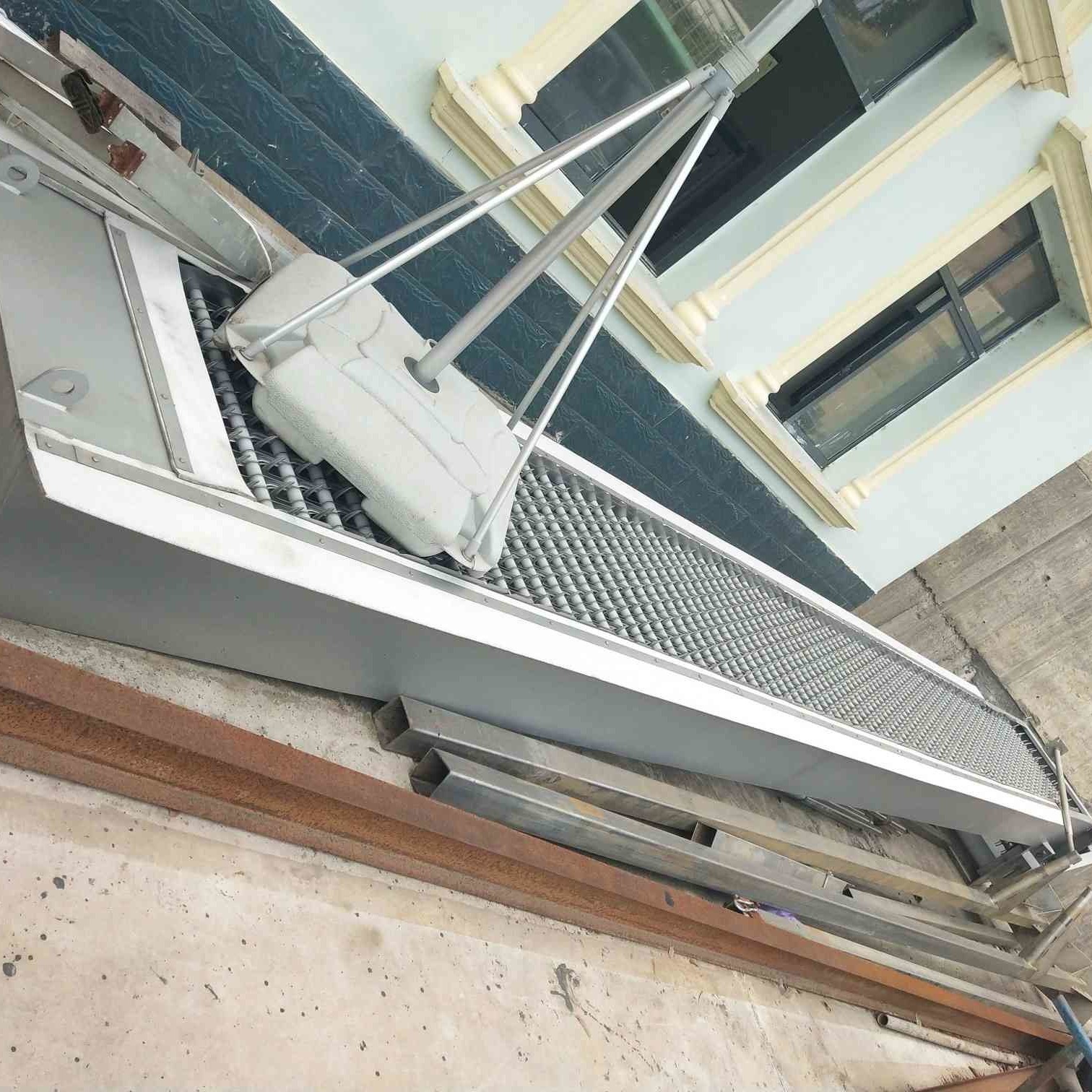

장비는 회전식을 채택합니다.쟁기 모양의 갈퀴 이빨의 특별한 모양은 갈퀴 이빨 체인을 형성하기 위해 특정 조립 순서와 번호로 수평 축에 배열됩니다.물의 흐름에 따라 다른 틈으로 조립되어 펌핑 스테이션 또는 수처리 시스템 입구에 설치됩니다. 구동 장치가 갈퀴 체인을 아래에서 위로 움직이도록 구동하면 물 속의 잡화가 갈퀴 체인에 의해 집어지고 액체는 바 갭을 통해 흐릅니다.장비가 상부 정점으로 회전한 후 레이크 체인이 변경됩니다. 주행 방향이 위에서 아래로 이동합니다.재료는 자체 무게에 의해 갈퀴 이빨에서 떨어집니다.갈퀴 톱니가 장비의 뒷면에서 바닥으로 회전하면 또 다른 왕복 연속 작동을 시작하여 물에서 파편을 지속적으로 제거합니다.고액 분리의 목적을 달성하기 위해.
매개변수
| 모델 번호/매개변수 | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| 장치 폭 B(mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| 채널 폭 B1(mm) | B+100 | ||||||||||||||
| 유효 게이트 폭 B2(mm) | B-157 | ||||||||||||||
| 기초볼트간격 B3(mm) | B+200 | ||||||||||||||
| 총 장비 폭 B4(mm) | B+350 | ||||||||||||||
|
갈퀴 톱니 간격 b (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10<b≤50 | ||||||||||||||
| 설치 각도 α(°) | 60~85 | ||||||||||||||
| 채널 깊이 H(mm) | 800~12000 | ||||||||||||||
| 플랫폼 높이 H1(mm)로 반출 | 600~1200 | ||||||||||||||
| 총 장비 높이 H2(mm) | H+H1+1500 | ||||||||||||||
|
리어 박스 프레임 높이 H3 (W w) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
갈퀴 톱니 실행 속도 v (m/min) |
≈2.1 | ||||||||||||||
| 모터의 힘 N(kW) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| 헤드 손실(mm) | ≤20(막힘 없이) | ||||||||||||||
| 토목 하중 | P1(KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| △P(KN) | 1.5 | 2.0 | |||||||||||||
| 모델 번호/매개변수 | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| 게이트 앞의 수심 H3(m) | 1.0 | ||||||||||||
|
고가도로 - 게이트 유량 V' (m/s) |
0.8 | ||||||||||||
|
간격 b(mm) |
1 |
오버런 워터 유량 큐 (m3/s) |
0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.08 | 0.09 | 0.10 | 0.11 | 0.12 |
| 삼 | 0.07 | 0.09 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | ||
| 5 | 0.09 | 0.11 | 0.14 | 0.16 | 0.18 | 0.21 | 0.23 | 0.26 | 0.28 | 0.31 | 0.33 | ||
| 10 | 0.11 | 0.14 | 0.17 | 0.21 | 0.24 | 0.27 | 0.30 | 0.33 | 0.37 | 0.40 | 0.43 | ||
| 15 | 0.13 | 0.16 | 0.20 | 0.24 | 0.27 | 0.31 | 0.34 | 0.38 | 0.42 | 0.45 | 0.49 | ||
| 20 | 0.14 | 0.17 | 0.21 | 0.25 | 0.29 | 0.33 | 0.37 | 0.41 | 0.45 | 0.49 | 0.53 | ||
| 25 | 0.14 | 0.18 | 0.22 | 0.27 | 0.31 | 0.35 | 0.39 | 0.43 | 0.47 | 0.51 |
|
||
| 30 | 0.15 | 0.19 | 0.23 | 0.27 | 0.32 | 0.36 | 0.40 | 0.45 | 0.49 | 0.53 | 0.57 | ||
| 40 | 0.15 | 0.20 | 0.24 | 0.29 | 0.33 | 0.38 | 0.42 | 0.46 | 0.51 | 0.55 | 0.60 | ||
| 0.16 | 0.20 | 0.25 | 0.29 | 0.34 | 0.39 | 0.43 | 0.48 | 0.52 | 0.57 | 0.61 | |||
| 50 | |||||||||||||
주요 특징
1. 구동 장치는 사이클로이드 핀 휠 또는 헬리컬 기어 감속기 모터에 의해 직접 구동되며 저소음, 소형 구조 및 안정적인 작동의 특성을 가지고 있습니다.
2. 프레임은 강성이 강하고 설치가 쉽고 일상적인 유지 보수 작업이 적은 일체형 프레임 구조입니다.
3. 갈퀴 이빨의 두 가지 사양이 있습니다. 갈퀴 이빨의 피치 t=150mm, 갈퀴 이빨의 피치 t=100mm입니다.
4. 장비의 조작이 용이하고 장비의 운용을 로컬/원격에서 직접 제어할 수 있습니다.
5. 우발적 인 과부하를 방지하기 위해 기계식 전단 핀과 과전류 누적 중량 보호 장치가 장착되어 장비 작동을 안전하고 신뢰할 수 있습니다.
6. 장비 폭이 1500mm일 때 장비의 전체 강도를 보장하기 위해 병렬 연결 모드가 채택됩니다.
포장 및 배송
1. 20ft, 40ft, 40hp 콘테이너에 의하여 국제 수출 기준을 가진 방수 패킹.장비 피팅, 전기 모터 및 전원 캐비닛은 나무 케이스 또는 철제 상자에 포장됩니다.기타 장비는 Color-Stripes 플라스틱 천으로 포장됩니다.
2. 전체 공장 기계 크기는 정상으로 크므로 방수 천을 사용하여 모두 포장합니다.모터, 기어 박스 또는 기타 쉽게 손상되는 부품은 상자에 넣습니다.우리는 전문 운송 부서가 있으며 컨테이너 수량을 절약하기 위해 최선을 다할 것입니다.
