우리의 고객들에게 :
우리는 거의 모든 종류의 오폐수 처리 장치를 제조하는 것 관여합니다. 어떠한 질문 미안하지만, 우리에게 편하게 연락하세요. 감사합니다.
애플리케이션

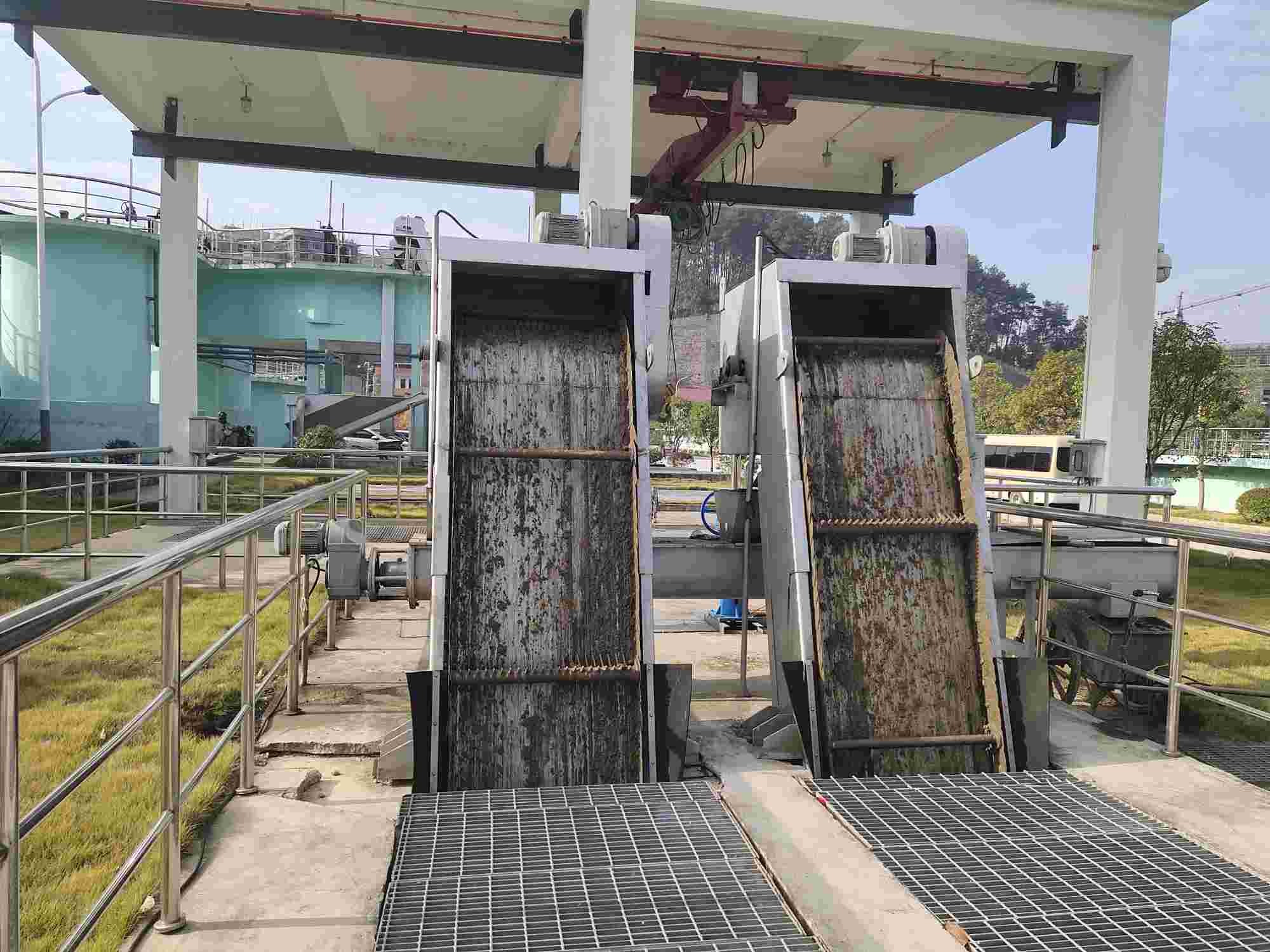

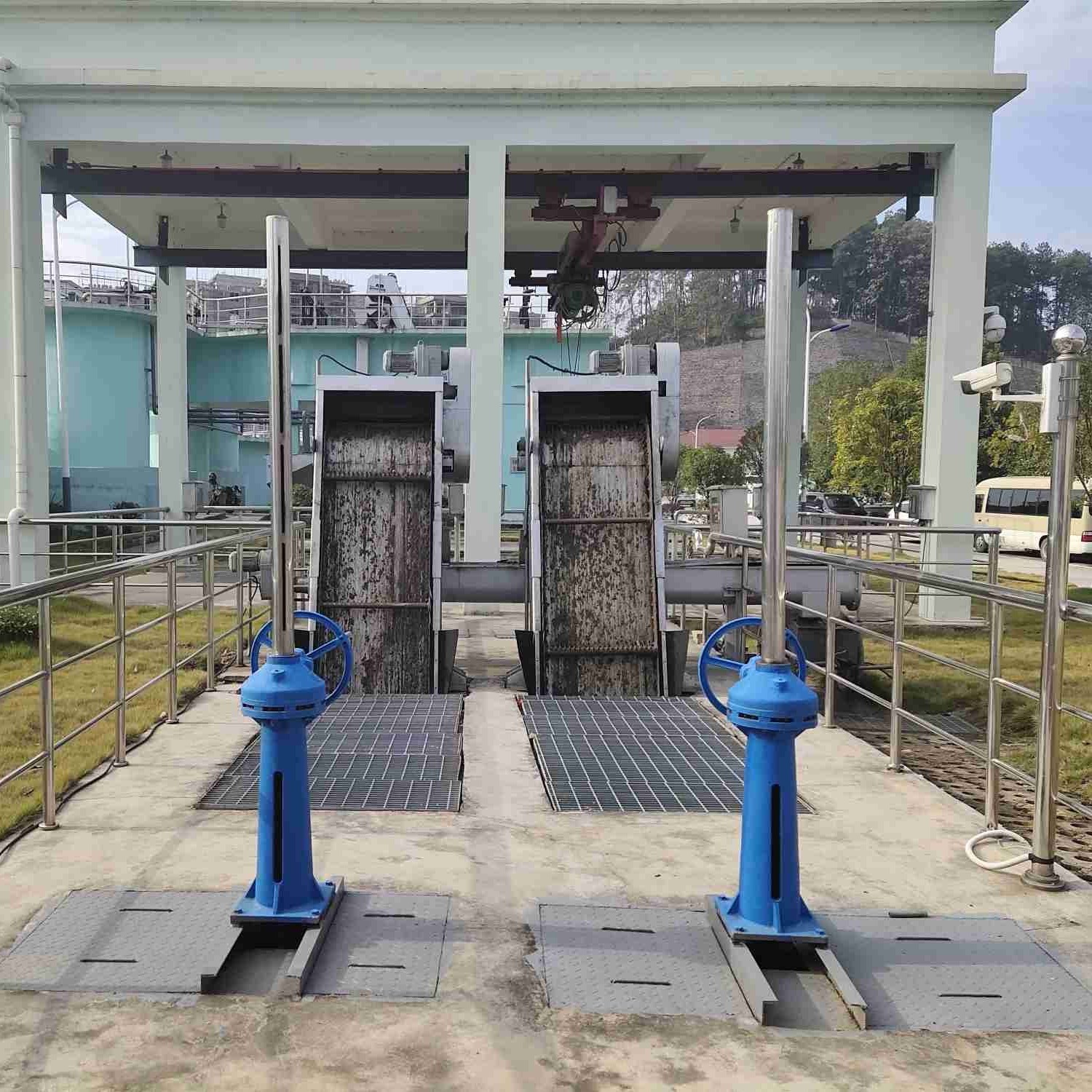

CF는 회전식 고액 분리기를 타이핑합니다, 그것이 고도 정수 프로세스 고액 분리 장치이고 주로 발전소, 등에서 도시적 오수 처리장, 주택지 하수 전처리, 자치 도시 비 / 오수펌프장, 워터 플랜트와 냉각수에 사용했습니다. 물 유입구에, 장비는 인쇄하는 섬유와 같은 다양한 산업과 물들으면서, 식품, 수산물, 제지, 포도주 제조, 도살, 태닝, 등에서 물 처리 프로젝트에서 또한 넓게 사용됩니다.
주요 인자와 설치 치수표
| ModelNumber/Parameters | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| 장치 폭 B(mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| 채널폭 B1(mm) | B+100 | ||||||||||||||
| 효과적인 게이트 넓이 B2(mm) | B-157 | ||||||||||||||
| B3(mm)를 간격을 두는 기초 볼드 | B+200 | ||||||||||||||
| 전체 장치물 폭 B4(mm) | B+350 | ||||||||||||||
|
갈퀴 이 제거 비 (밀리미터) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| 설치 각도 α (') | 60~85 | ||||||||||||||
| 채널 깊이 H(mm) | 800~12000 | ||||||||||||||
| 높이 H1(mm)를 놓기 위해 즐기세요 | 600~1200 | ||||||||||||||
| 전체 장치물 높이 H2(mm) | H+H1+1500 | ||||||||||||||
|
후면 박스 프레임 높이 H3 (ww) |
t=100 | 1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
속도 Ｖ를 운영하는 갈퀴 이 (m/min) |
2.1 | ||||||||||||||
| 모터 N(kW)의 동력 | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| 머리 손실(MM) | (없이 봉쇄의) ≤20 | ||||||||||||||
| 토목 공학 로드 | P1(KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| ΔP(KN) | 1.5 | 2.0 | |||||||||||||
구조와 작업 원칙

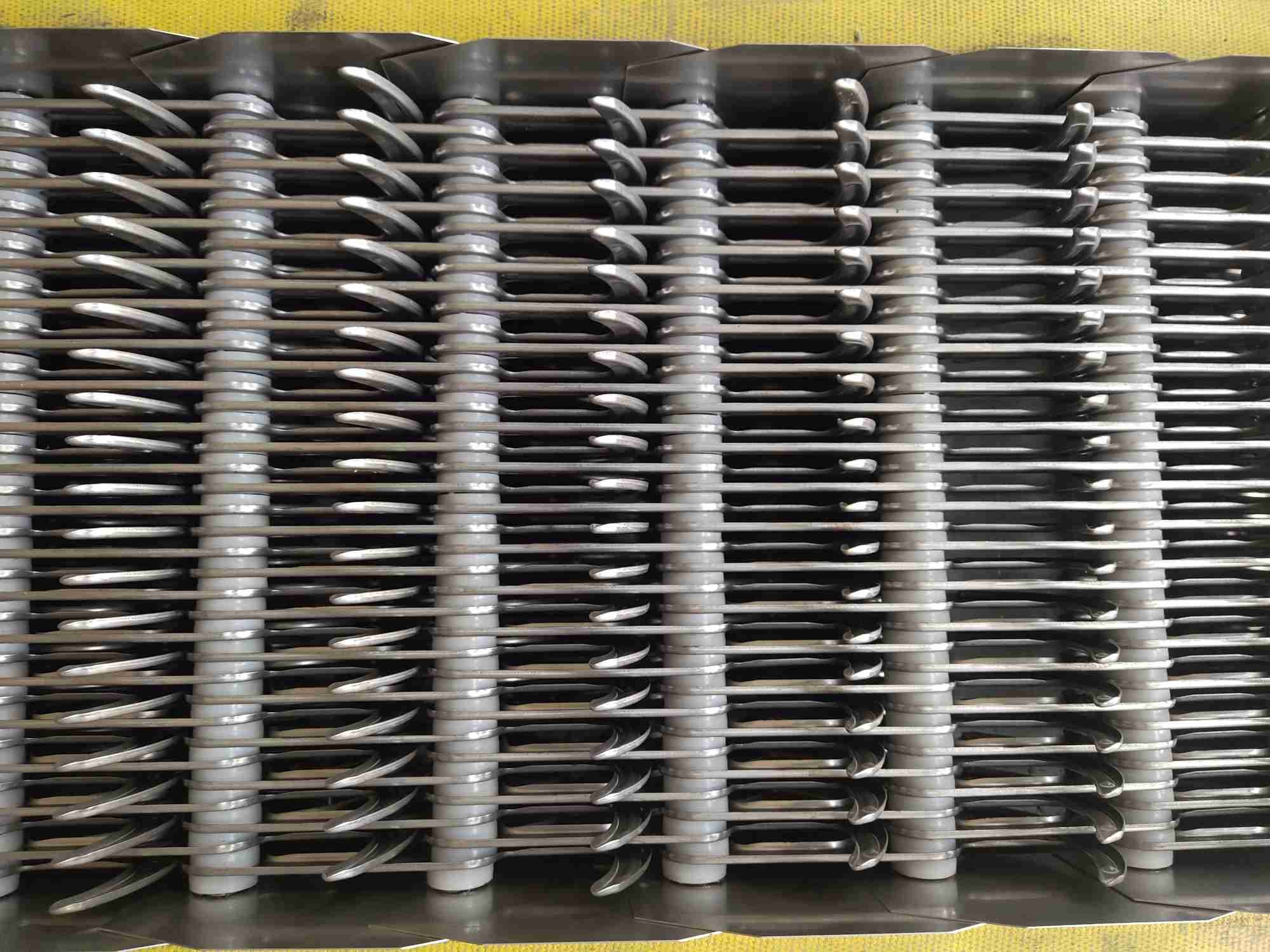

장비는 회전형을 채택합니다. 쟁기형 갈쿠리 치의 특별 형상은 갈퀴 톱니 체인을 형성하기 위해 어떤 조립 순서와 번호에서 평축에 배열됩니다. 물의 흐름에 따르면, 그것은 다른 격차로 조립되고 펌프장에 설치되거나 물처리 시스템의 디 엔트랜스에 구동 장치가 바닥부터 위까지 이동하기 위한 갈퀴 사슬을 운전할 때, 물에서 잡화는 갈퀴 사슬과 변호사 격차를 통한 액체 흐름에 의해 선택됩니다. 장비가 상부 에이펙스에 회전한 후, 갈퀴 체인은 진행방향이 위에서 아래까지 이동하고 있는 것을 바꿉니다. 재료는 그것의 자체 무게에 의해 갈쿠리 치에서 떨어질 것입니다. 갈쿠리 치가 장비에서 밑바닥까지 반대 측면을 그만둘 때, 그들은 끊임없이 잔해를 물에서 제거하기 위해 또 다른 왕복 연속작동을 시작할 것입니다. 고액 분리의 목적을 달성합니다.
주요 특징
1. 구동 장치는 직접적으로 저소음, 소형 구조와 안정적인 작동의 특성을 가지고 있는 원형 풍차형구조 또는 나선형인 기어 하강기 모터에 의해 가동됩니다.
2. 더 덜 골조는 강한 강성, 용이한 설치로, 필수적 프레임 구조고 매일 유지 관리 작업입니다.
3. 갈쿠리 치의 2가지 상술과 갈쿠리 치 t=150mm의 피치와 갈쿠리 치 t=100mm의 피치가 있습니다.
4. 장비는 작동하기 쉽고 장비의 작동이 멀리 직접적으로 통제된 지역적으로 /일 수 있습니다.
5. 우연한 과부담을 방지하기 위해, 그것은 장비 작동을 안전하고 믿을 만하게 하기 위해 기계 전단 핀과 과전류 누적된 중량 보호를 갖추고 있습니다.
6. 장비가 장비의 전체적인 강도를 보증하기 위해, 1500 밀리미터 넓일 때, 평행한 접속 방식은 채택될 것입니다.
개요와 설치 차트
기술적 요구
1. 프레임 2. 맨홀 뚜껑 3.hauling 체인 4. 안내 장치 5. 모터 차폐 6. 장치 7을 운전하세요. 갈쿠리 치 8.는 (좌우) 9. 방해 (위와 바닥을) 좌절시킵니다
포장과 배달
1. 20ft, 40ft, 40 에이치피 컨테이너에 의한 국제적 수출 기준과 방수 팩킹. 장비 맞춤, 전동기와 파워 캐비넷은 나무 상자 또는 철궤에서 싸여질 것입니다. 타장비는 칼라줄무늬 합성수지 천에 의해 싸여질 것입니다.
2. 전체 발전소 기계류 크기는 정상적인 것으로 크고 따라서 우리가 그들 중 모두를 싸기 위해 방수 포를 사용할 것입니다. 모터, 기어 박스 또는 다른 쉽게 손상된 부분, 우리가 그들을 상자에 넣을 것입니다. 우리는 전문적 운송 부분을 가지고 있습니다, 그들이 당신의 컨테이너 양을 구하기 위해 전력을 다할 것입니다.
FAQ :
큐 : 당신이 회사 또는 제조를 거래하고 있습니까?
한 : 우리는 둘다 제조고 무역 업체입니다. 우리는 폐액 처리 장비 제조사와 기술 서비스 기업으로서의 30년 이상의 전문적 경험을 가집니다.
큐 : 주력 상품으로 뭐가 있죠?
한 :키워드 :기계 장비를 탈수하는 찌꺼기, 언론 찌꺼기 추진기프레스를 탈수하면서, 찌꺼기 기계 추진기프레스를 탈수하는 스크류형 찌꺼기, 하수 처리 설비, 찌꺼기 처리장, 찌꺼기를 탈수한 추진기프레스 찌꺼기 탈수, 찌꺼기 기계 추진기프레스를 탈수하는 찌꺼기를 위한 탈수 기계, 회전 드럼 바 스크린, 장비 DAF, DAF 가격, 가압부 상조 시스템 가격, 찌꺼기 샤프트리스 스크류 건베이어, 화학 투약 장치, MBBR 가격, MBBR 언론, 디스크 디퓨저, 중합체 제제 화학 투여 시스템,와 다른 주문 제작된 기계.
