두번째 침강 탱크를 위해 사용된 중국 ZCX 유형 슬러지 스크레이퍼 시스템 단 하나의 파이프 축구동 찌꺼기 석션기
우리의 고객들에게 :
주요 사업은 석유화학 공업 처리 설비, 도시 용수 문제, 도시 오수 처리 설비, 공업 페수 처리 설비, 생활 하수 처리 설비, 정제수 장비, 역침투장비, 상수도 정수, 배출 가스 오염 처리 영역을 포함합니다.
애플리케이션
그것은 주변적 취수와 주변적 하천 유량과 중심 슬러지 배출과 크고 중간 크기 침강 탱크에 적합합니다. 그것은 주로 도시적 오수 처리장의 이차적 침강 탱크의 흡수와 방출을 위해 사용됩니다.
매개 변수
| 모델 번호 / 매개 변수 | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| 기업 연합 지름 Φ(m) | 25 30 35 40 45 50 | ||||||
| 깊은 웅덩이 수심 H(m) | 4.0~5.5 (사용자의 요구조건에 따르면) | ||||||
| 풀장가 물 깊이 H1(m) | 3.5~5.0 (사용자의 요구조건에 따르면) | ||||||
| 외부 가장자리 라인 속도 V(m/min) | 2.0~3.0 | ||||||
| 모터 N(KW)의 동력 | 0.5 | 0.55 | 0.75 | 1.1 | 1.1 | 1.1 | |

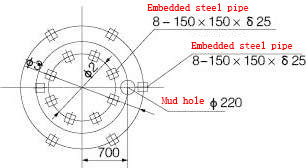

| 설치 크기 (밀리미터) | 비 | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | 사용자의 요구조건에 따르면 | ||||||
| H3 | 사용자의 요구조건에 따르면 | ||||||
| Ｌ | 사용자의 요구조건에 따르면 | ||||||
| 가운데 행 플랫폼 P1(KN)의 연직 하중 | 65 | 70 | 90 | 98 | 120 | 155 | |
| 일하는 다리 P2(KN)의 하중 | 6.5 | 7.2 | 9.5 | 10.0 | 13.5 | 17 | |
| 최대 작동 토크 M(N.m) | 140 | 168 | 268 | 448 | 505 | 560 | |
주요 특징
1. 침강 탱크의 주위에 있는 주입구와 수단 홈통은 침강 탱크 주위에 획일적 물 배분과 유출을 보증하기 위해 측단면으로 설계됩니다.
2. 구동 장치는 출력 토크와 고속을 보증하기 위해 나선형인 기어 하강기와 웜 기어 감속기의 조합을 채택하고 전송 효과가 높습니다 ; 환원제는 초과 토크 보호 소자를 갖추고 있으며, 그것이 작동에 안전하고 믿을 만합니다.
3. φ≤40m, 단일면 밀짚이 사용될 때, 그리고 φ>40m, 이중의 측면을 가진 밀짚이 사용되면.
4. 찌꺼기 흡입관은 탱크에서 밀도류를 방해하지 않는 찌꺼기를 방출하기 위해 수평선상 다공관을 사용하고 물의 안정성을 보장합니다.
5. 원추형 찌꺼기 흡입관 위의 찌꺼기 흡수는 유일하게 설계되고, 가변홀 피치를 채택합니다,안으로부터 전체 연못과 증가 찌꺼기 흡수 집중과 저장 찌꺼기 역류 전력의 바닥에 균형적 찌꺼기 흡수를 보증하기 위한 작은으로부터 큰, 외부에.
6. 스키밍의 2가지 방식이 있습니다 : 플레이트 스키밍과 튜브 스키밍 (전자가 관습적으로 사용됩니다).
7. 장비는 작동하기 쉽고 장비의 작동이 멀리 직접적으로 통제된 지역적으로 /일 수 있습니다.
구조와 작업 원칙
장비는 중심 전송과 수직 후레임 유형을 채택합니다. 하수는 주위 배수 탱크에 들어가고, 탱크의 바닥에 물 배분 구멍을 통하여 수영장으로 고르게 흘러듭니다. 주변적 물 리테이닝 스커트의 작용에서, 물은 센터에 수영장의 바닥에서 흘러나오고 찌꺼기가 그것의 자체 무게에 의존합니다. 찌꺼기는 진흙물 분리를 형성하기 위해 기업 연합의 바닥에 놓아집니다. 구동 장치는 회전하기 위해 중심 수직 후레임을 운전하고, 회전하기 위해 스크레이퍼 암과 흡입관을 운전합니다. 물정지압력의 작용에서, 찌꺼기는 흡입관에 배열된 흡기구에 고르게 들어가고, 그리고 나서 중심 방출을 통과합니다. 슬러지관은 찌꺼기 드레인 웰의 슬리브 밸브를 통하여 기업 연합에서 방출됩니다. 방출된 슬러지량은 슬리브 밸브의 상승 급에 의해 제어될 수 있습니다. 물 표면 위의 찌꺼기는 광재 스키머 장치에 의해 수영장의 가장자리에 걷어내고, 그리고 나서 스크레이퍼 갈퀴에 의해 상수로 가까스로 들어갔고, 수영장에서 배출했습니다 ; 표면에 뜨는 물질이 삼각 유출구 둑식 플레이트를 통하여 유출구 홈통으로 방출되는 동안.

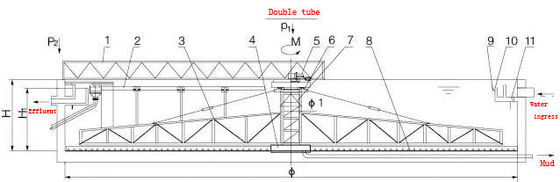

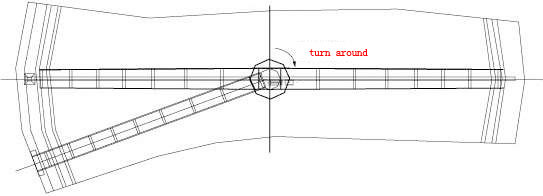

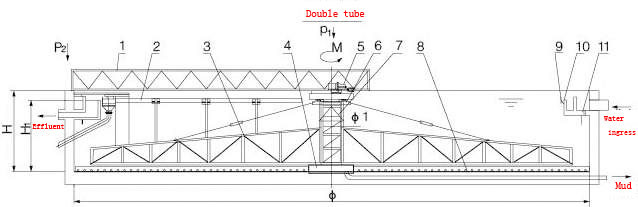

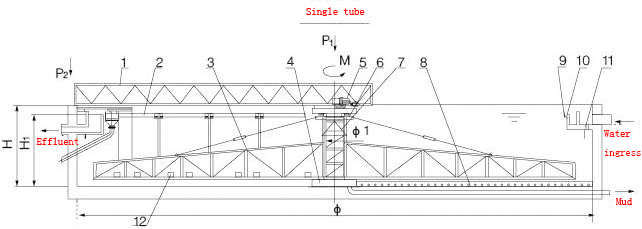

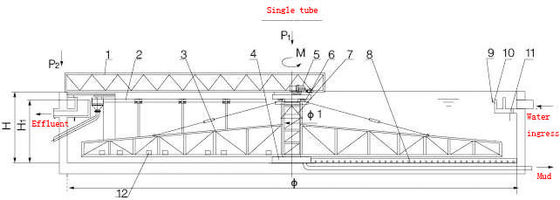

개요와 설치 차트
1. 일하는 다리 2. 대충 훑어 보는 사람 이사회 3.스크라핑 팔 4.중심 무드 탱크 5.장치 6을 운전하세요.중심 열 7.원심 회전체 수직 스탠드
8.스컴 차단 배플, 9.suction 파이프, 10.개의 유출구 댐, 11. 물 리테이닝 스커트보드, 12.counterweight
포장과 배달
1. 20ft, 40ft, 40 에이치피 컨테이너에 의한 국제적 수출 기준과 방수 팩킹. 장비 맞춤, 전동기와 파워 캐비넷은 나무 상자 또는 철궤에서 싸여질 것입니다. 타장비는 칼라줄무늬 합성수지 천에 의해 싸여질 것입니다.
2. 전체 발전소 기계류 크기는 정상적인 것으로 크고 따라서 우리가 그들 중 모두를 싸기 위해 방수 포를 사용할 것입니다. 모터, 기어 박스 또는 다른 쉽게 손상된 부분, 우리가 그들을 상자에 넣을 것입니다. 우리는 전문적 운송 부분을 가지고 있습니다, 그들이 당신의 컨테이너 양을 구하기 위해 전력을 다할 것입니다.
우리를 선택합니까?
1. 롱대 가지고 있습니단 것보다 더 10년 폐수와 슬러지 처리의 경험의.
2. 우리는 도입합니다 헤르만 기술, 그러므로 우리의 제품은 있습니다 매우 다른 중국 제조사들보다 더 좋습니다.
3. 우리는 최고 협력으로부터의 최고의 부분만을 사용합니다.
4. 우리는 자신의 기술 연구소와 완성 제조 시스템을 가지고 있습니다.
우리에 대하여
이이싱에 위치하여 장쑤성, 중국, 롱대 주식회사의 진보적이고 아름다운 도시는 환경적 처리 &integrating 독자 연구에서 분화시킨 석유화학 공업의 처리 장비 공급이고 개발, 디자인, 일반적 수축성이 있는, 환경 보호 장비 제조와 관련 재료 공급입니다.
주요 생산물은 기계적 바 스크린, 공기 부상법 장치, 투약 장치, 머드 스크레이퍼, 냉각탑, 마개있는 유리병, 화학적 탈지 장치, 수력 화면, 모래 물 분리기, 필터, 컨베이어, 농축 장치, 생물학적 여과기, 연수, 묻힌 하수 처리 설비, 등을 포함합니다.
