중국 ZG 효과적인 회전식 드럼 형 기계식 바 스크린 폐수 처리
고객에게:

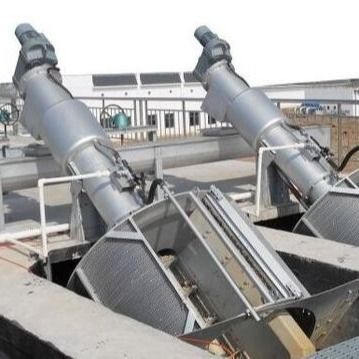

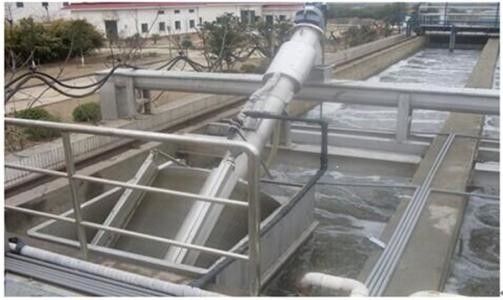

우리는 사진 미화에 전문적이지 않으며 모든 사진은 현장이나 워크샵에서 촬영됩니다.우리는 거의 모든 종류의 폐수 처리 장비를 제조하고 있습니다.질문이 있으시면 언제든지 저희에게 연락하십시오.감사.
신청
ZG는 파인 바 쓰레기 처리, 바 슬래그 스크류 리프팅 및 스퀴징의 3가지 기능을 통합한 신제품입니다.장비는 채널 또는 컨테이너에 설치할 수 있습니다.이 기계는 주로 도시 하수 처리 및 산업 폐수 처리 프로젝트에서 고체를 차단하는 데 사용됩니다.
주요 매개변수 및 설치 크기 차트
| 유형 | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| 간격=6mm | 53 | 130 | 200 | 419 | |||
| 간격=10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| 드럼 직경(mm) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| 채널 폭(mm) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| 엘(남) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5〜9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| 오전) | 2.6-6 | 2.6-6 | 3.2 ~6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| 시간(mm) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040년 |
| k(mm) | 1235 | 1420 | 1420 | 1310 | 1595년 | 1595년 | 1595년 | 1525 | 1525 | 1525 | 1525 | 1635년 |
| W(mm) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b(mm) 에이 - 에이 |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 821 | 1013 | 1190 | 1401 | 1658 | 1874년 | 2280 | 2490 | 2670 | 2990년 | 3050 | 1707 |
| b(mm) e=io | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 905 | 1012 | 1190 | 1402 | 1657 | 1875년 | 2277 | 2490 | 2670 | 2990년 | 3050 | 1707 |
| MaxP1(N) | 7160 | 8300 | 10400 | 11600 | 19500년 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| 부하 P2(N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| 모터 동력(KW) | 1.1 | 1.5 | 2.2 | 삼 | ||||||||
구조 및 작동 원리
바 시트는 바 간격에 따라 드럼 모양의 스크린 바구니로 만들어집니다.처리된 물은 스크린 바스켓 전면에서 유입되어 바를 통과하여 수영장 출구로 흐릅니다.봉재 슬래그는 봉재 표면에 갇혀 있습니다.바 내부와 외부의 수위 차이가 일정 값에 도달하면 중앙 샤프트에 설치된 회전 톱니 갈퀴가 회전하여 먼지를 청소합니다.슬래그 청소 톱니 갈퀴가 바스켓 상단까지 흙을 집어 올리면 슬래그를 내리기 시작하고(자중 아래로 떨어질 수 있는 슬래그는 슬래그 슬롯으로 배출됨), 뒤로 15° 회전한 후, 바스켓 상단의 슬래그 청소 톱니판은 갈퀴 톱니에 부착된 슬래그를 자동으로 긁어 슬래그 슬롯으로 배출합니다.바슬래그는 트로프 하단의 스크루컨베이어에 의해 들어올려지고 상단의 가압부에서 압착 탈수된 후 배출됩니다.
주요 특징
이 기계는 바 바구니, 스크류 엘리베이터, 스크류 프레스, 치아 갈퀴 메커니즘, 치아 청소 플레이트, 지지 프레임, 슬래그 배출 파이프 및 기타 구성 요소로 구성됩니다.특별한 작업으로 인해 다음과 같은 특징이 있습니다.
1. 바와 물의 흐름 형태 35. 각도, 배플의 형성으로 인해 바 스크린의 간격보다 얇은 두께의 많은 먼지도 분리될 수 있습니다.
2. 바 스크린에는 플러싱 장치, 갈퀴 차단 장치 및 자동 청소 기능이 있습니다.
3. 원통형 구조는 기존의 바 스크린에 비해 그릴의 유속을 증가시키고 헤드 손실을 줄이며 그릴 전면의 축적면을 줄입니다.
4. 물과 접촉하는 모든 부분은 스테인레스 스틸로 만들어지며 산세 및 부동태화 처리됩니다.모든 토목 하수 및 대부분의 공업용수에서 강력한 부식 방지 성능과 긴 수명을 가지고 있습니다.
5. 바 스크린을 통한 통합 낚시, 운반 및 압축 처리는 바닥 공간을 절약할 뿐만 아니라 후속 쓰레기 처리 비용을 절감합니다.
6. 유지 보수가 거의 필요없고 회전 점에서 급유 할 필요가 없으며 구동 장치는 급유 시간이 매우 적습니다.

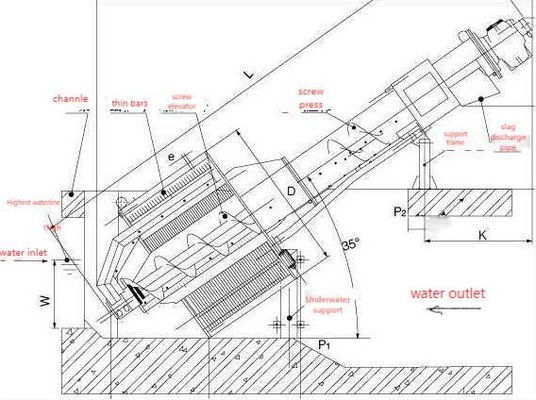

개요 및 설치 도표
기술 요구 사항
1. 수로 폭과 수로 깊이는 평평해야 하며 치수 공차는 ≤ 10mm이어야 합니다.
2. 장비는 현장에서 확장 볼트로 고정됩니다.
