펌프장 강에 사용되는 SL 작풍 물 관리 강 스테인리스 기계적인 막대기 스크린
고객에게:
우리는 사진 미화에 전문적이지 않으며 모든 사진은 현장이나 워크샵에서 촬영됩니다.우리는 거의 모든 종류의 폐수 처리 장비를 제조하고 있습니다.질문이 있으시면 언제든지 저희에게 연락하십시오.감사.
매개변수
|
매개변수 유형 |
SL-2500 |
| 장비 폭 X(mm) | 2500 |
| 채널 폭(mm) | X+100 |
| 바 폭(mm) | X-140 |
| 바의 공간(mm) | 40-150 |
| 설치 각도 | 70-80 |
| 속도(m/min) | ≈3 |
| 모터 동력(kw) | 1.1-2.2 |
신청

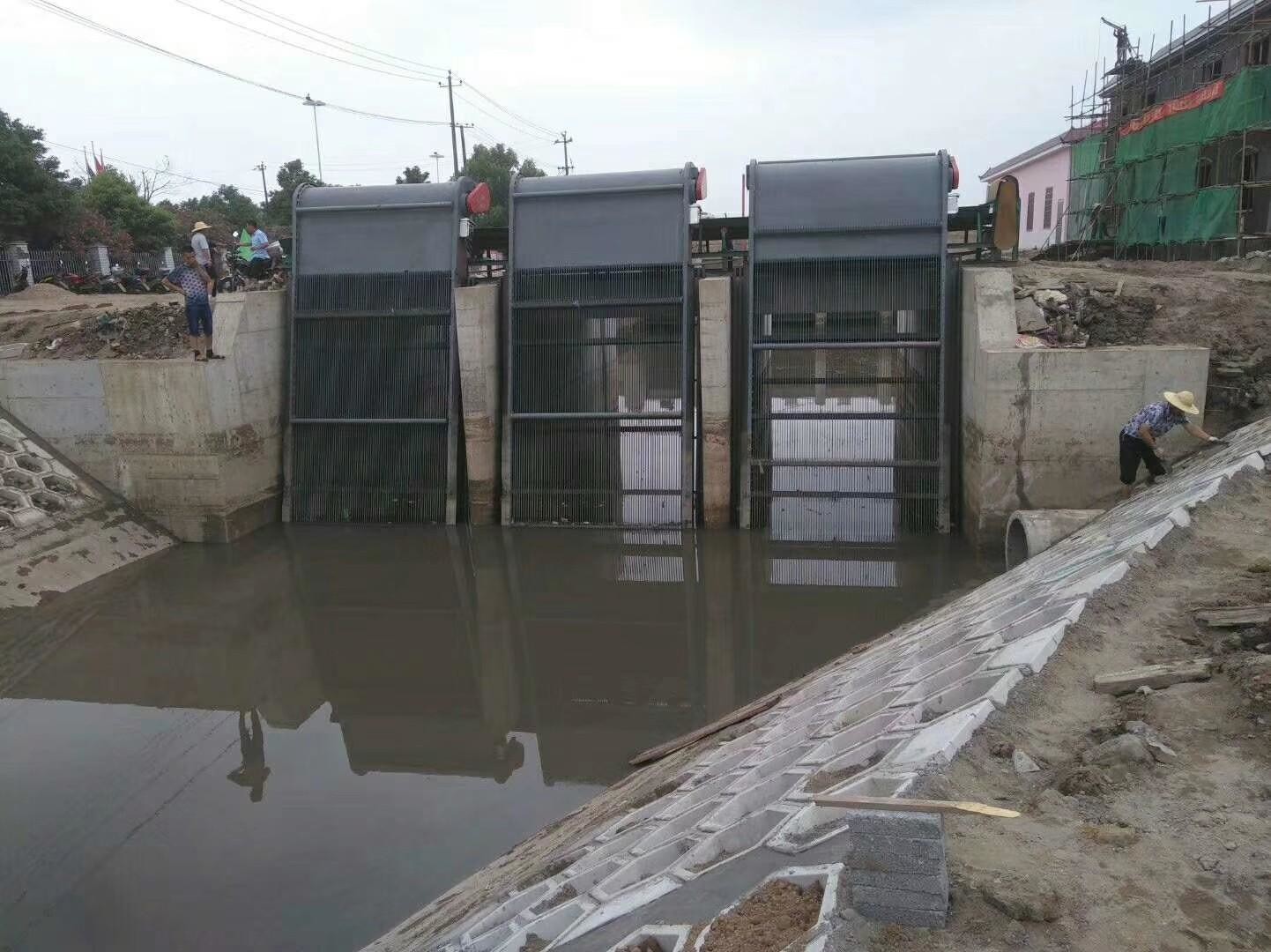

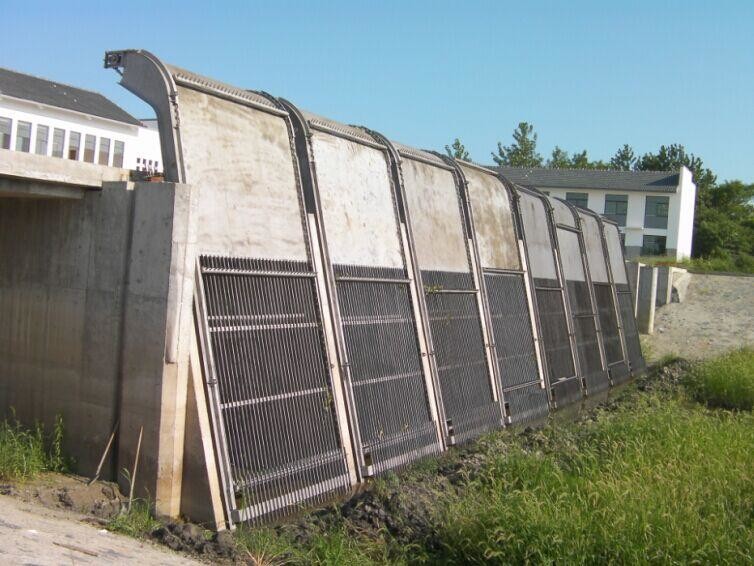

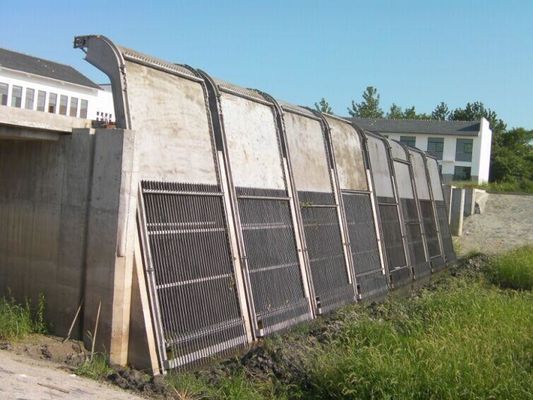

그것은 물의 원활한 흐름을 보장하기 위해 수역에서 큰 고체 부유 잔해를 차단하기 위해 큰 유속을 가진 큰 물 보존 펌핑 스테이션의 배수 펌핑 스테이션, 강 및 물 유입구에 주로 사용됩니다.
구조 및 작동 원리
장비는 백다운 유형과 회전 체인 유형을 채택합니다.워터 그리드 표면은 톱니가 있는 갈퀴 판과 고정 막대로 구성됩니다.오수가 흐를 때 바 공간보다 큰 부스러기가 차단되고 톱니 레이크 플레이트의 레이크 톱니가 바의 틈을 관통합니다.구동 장치가 트랙션 체인을 구동하여 회전 운동을 할 때 갈퀴 톱니는 그리드 표면에 갇힌 파편을 아래에서 위로 슬래그 배출구로 가져옵니다.갈퀴 톱니가 위에서 아래로 회전할 때 파편은 중력에 의존하여 자체적으로 이동하고 배출구에서 컨베이어로 떨어진 다음 운송되거나 추가 처리됩니다.
주요 특징
1. 구동 장치는 사이클로이드 핀 휠 또는 헬리컬 기어 감속기 모터에 의해 직접 구동되며 저소음, 소형 구조 및 안정적인 작동의 특성을 가지고 있습니다.
2. 갈퀴 이빨은 비스듬한 팁 유형이며 수평 축으로 전체로 용접되어 큰 쓰레기와 잡화를 집어 올릴 수 있습니다.
3. 랙은 강성이 강하고 설치가 쉽고 일일 유지 보수 작업이 적은 일체형 프레임 구조입니다.
4. 장비는 작동하기 쉽고 장비의 작동은 로컬/원격에서 직접 제어할 수 있습니다.
5. 우발적 인 과부하를 방지하기 위해 기계식 전단 핀 및 과전류의 이중 보호 장치가 장착되어 장비 작동을 안전하고 신뢰할 수 있습니다.
6. 하단에 보조 그릴이 설정됩니다.톱니 갈퀴가 메인 그릴 뒤에서 전면으로 회전할 때 보조 그릴이 자동으로 메인 그릴에 부착되어 물의 흐름이 합선되어 떠다니는 파편으로 흘러 들어가는 것을 방지합니다.
물 흐름도
|
매개변수 유형 |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| 원산지 수심(m) | 3.0 | |||||||
| 수속(m/s) | 1.0 | |||||||
| 공간(mm) | 40 | 물 흐름(m³/s) | 5.66 | 6.87 | 8.06 | 8.26 | 10.46 | 11.66 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | 10.86 | 12.09 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | 11.22 | 12.51 | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | 11.46 | 12.75 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | 11.64 | 12.96 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | 11.7 | 13.11 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | 11.88 | 13.26 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | 12 | 13.35 | ||
| 120 | 6.54 | 7.92 | 9.3 | 10.68 | 12.06 | 13.47 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6.6 | 8.01 | 9.39 | 10.8 | 12.21 | 13.59 | ||
| 150 | 6.63 | 8.04 | 9.45 | 10.86 | 12.27 | 13.65 | ||
개요 및 설치 도표
1. 모터 마운트 2. 치아 갈퀴 3. 랙 4. 하단 휴지통 랙 5. 가이드 장치 6. 구동 장치 7. 슬래그 배플 8. 바 스크린
