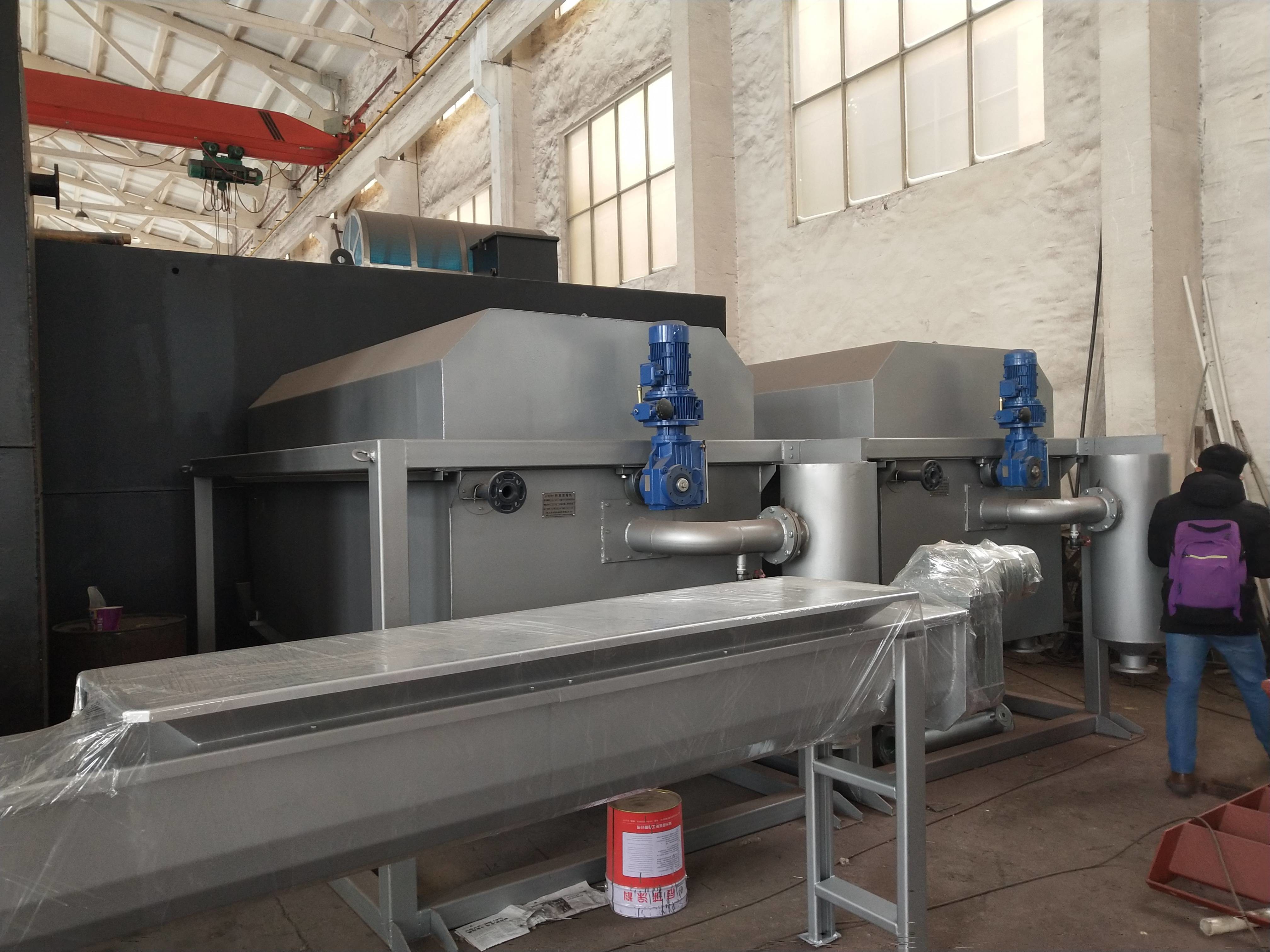

필터 벨트가 있는 통합 벨트 슬러지 탈수 및 농축 장비
고객님께:
저희는 다양한 폐수 처리 장비 제조를 전문으로 합니다. 궁금한 점이 있으시면 언제든지 문의해 주십시오. 감사합니다.
응용 분야
DNT 시리즈 통합 벨트 슬러지 농축 및 탈수기는 도시 폐수 처리 시스템의 생화학적 공정에서 발생하는 잉여 슬러지 및 혼합 슬러지의 효율적인 처리를 위해 설계되었습니다. 또한 제조, 가죽, 섬유, 화학 및 식품 가공을 포함한 다양한 산업 분야의 슬러지 탈수 응용 분야에도 적합합니다.
매개변수
| 매개변수 / 모델 | DNT-500 | DNT-1000 | DNT-1500 | DNT-2000 | DT-2500 | DNT-3000 | |
| 필터 - 밴드 폭 b(mm) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| 처리 용량 Q(m3／h) | 5~10 | 10~20 | 20~30 | 30~40 | 40~60 | 60~80 | |
| 개략 치수 (BxLxH) | 1200x5160x2350 | 1700x5160x2350 | 2200x5160x2570 | 2700x5160x2570 | 3200x5300x2570 | 3700x5300x2570 | |
|
필터 - 벨트 속도 V(m／min) 농축 모터 전력 N1(KW) |
3.0～15(농축 섹션), 1.2～6.0(탈수 기간) | ||||||
| 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | ||
| 탈수 모터 전력 N2(KW) | 0.75 | 1.1 | 2.2 | 3.0 | 3.0 | 5.0 | |
| 재충전 배출 높이 h(mm) | 1250 | 1250 | 1500 | 1500 | 1800 | 1800 | |
| 세척수 |
물 소비량 (m3／h) |
4.0 | 7.5 | 12.0 | 15.0 | 25.0 | 30.0 |
| 수압(MPa) | ≥0.5 | ||||||
| 압축 공기 |
가스 소비량 (m3／h) |
0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.4 |
| 압력(MPa) | ≥0.7 | ||||||
| 유입수 함량(％) | 99.61/99.0 | ||||||
| 머드 케이크의 수분 함량(％) | 80/78 | ||||||
| 건조 머드(kgds／h·m) | 110~130 | ||||||
| 수압 부하 (m3／h·m) | 22~26/12~16 | ||||||
| 설치 크기 (ww) | B1 | 1850 | 2450 | 2950 | 3450 | 3950 | 4450 |
| B2 | 1350 | 1950 | 2450 | 2950 | 3450 | 3950 | |
| B3 | 1150 | 1750 | 2250 | 2750 | 3250 | 3750 | |
| B4 | 950 | 1450 | 1950 | 2450 | 2950 | 3450 | |
| B5 | 800 | 1300 | 1800 | 2300 | 2800 | 3300 | |
| L1 | 5300 | 5300 | 5650 | 5650 | 5850 | 5850 | |
| L2 | 250 | 250 | 250 | 250 | 300 | 300 | |
| L3 | 4600 | 4600 | 4950 | 4950 | 5050 | 5050 | |
| H1 | 200 | 200 | 250 | 250 | 250 | 250 | |
| H2 | 150 | 150 | 150 | 150 | 150 | 150 | |
| H3 | 300 | 300 | 300 | 300 | 300 | 300 | |
구조 및 작동 원리
이 장비는 주로 벨트 농축기 및 탈수기로 구성됩니다. 응집제를 첨가한 후 슬러지는 슬러지 혼합기에서 완전히 혼합된 후 중력 탈수 섹션으로 흐릅니다. 중력의 작용으로 하수는 중력 탈수 섹션으로 흐릅니다. 머드에 있는 다량의 자유수는 필터 벨트의 틈새에서 흘러나와 물 수집 탱크로 들어가고, 그런 다음 쐐기 모양의 사전 압축 섹션에 의해 유도되어 슬러지가 점차적으로 평평해지고 추가 탈수를 위해 약간 압착된 다음 S자형 다중 롤러로 들어갑니다. 압착 섹션에서 슬러지는 상부 및 하부 필터 천 사이에 끼워져 서로 다른 직경의 여러 스포크에 의해 반복적으로 압착됩니다. 이 때 슬러지가 전단되고 슬러지가 더 탈수되어 머드 케이크가 형성됩니다. 마지막으로 슬러지는 스크레이퍼에 의해 제거됩니다. 케이크는 긁어내어 운반되고 상부 및 하부 필터 벨트는 세척된 후 재사용됩니다.
주요 특징
1. 모터 드라이브는 무단으로 조정할 수 있으며 작동 속도는 언제든지 조정할 수 있어 적응성이 뛰어납니다.
2. 특수 플러싱 노즐과 막힘 방지 장치로 필터 벨트를 깨끗하게 유지합니다.
3. 탈수 헤드 롤러는 T자형 배수 홈을 채택하고 압착된 물이 빠르게 흘러나옵니다.
4. 중력 탈수 섹션은 경사져 슬러지의 정적 헤드가 확대되어 탈수 효과를 향상시키고 슬러지가 압착되기 전에 완전히 농축될 수 있습니다.
5. 전체 기계는 컴팩트한 구조, 필터 벨트의 자동 보정, 낮은 작동 소음, 낮은 전력 소비, 낮은 투여량, 우수한 탈수 효과 및 낮은 작동 비용을 가지고 있습니다.
포장 및 배송
1. 20ft, 40ft, 40hp 컨테이너에 의한 국제 수출 표준 방수 포장. 장비 부속품, 전기 모터 및 전원 캐비닛은 나무 상자 또는 철 상자에 포장됩니다. 기타 장비는 컬러 스트라이프 플라스틱 천으로 포장됩니다.
2. 전체 공장 기계 크기는 일반적으로 크므로 모든 기계를 포장하기 위해 방수 천을 사용합니다. 모터, 기어 박스 또는 기타 쉽게 손상될 수 있는 부품은 상자에 넣습니다. 우리는 전문 배송 부서를 가지고 있으며, 그들은 귀하의 컨테이너 수량을 절약하기 위해 최선을 다할 것입니다.
왜 우리를 선택해야 할까요?
1. Longdai 는 폐수 및 슬러지 처리 분야에서 10년 이상의 경험을 가지고 있습니다.
2. 우리는 독일 기술을 도입하여 제품이 훨씬 다른 중국 제조업체보다 우수합니다.
3. 우리는 최고의 공급업체의 최고 부품만 사용합니다.
4. 우리는 자체 R&D 센터와 완전한 제조 시스템을 갖추고 있습니다.
자주 묻는 질문:
Q: 애프터 서비스를 제공합니까?
A: 비디오 기술 지원, 온라인 지원, 예비 부품, 현장 유지 보수 수리 서비스
Q: 보증 기간은 얼마나 됩니까?
A: 상품 도착 후 2년. 이 기간 동안 인위적인 손상이 아닌 한 손상된 부품을 무료로 보내드립니다.
Q: 생산 시간은 어떻게 됩니까? 어떤 종류의 운송을 제공합니까?
A: 계약금 수령 후 30일 이내. 항공, 육상 및 해상.
Q: 어떤 종류의 지불을 받습니까?
A: T/T, L/C, 페이팔, 현금, D/P, D/A, Unionpay
