수평 탄소강 슬러지 샤프트리스 스크류 컨베이어 제조업체 탄광 시멘트 이동식 운반 장비
그것은 주로 나선형, 베어링, 재료 트로프, 입구 및 출구, 구동 장치 등으로 구성됩니다. 단단한 나선형 몸체는 머리, 꼬리 및 중간 부분의 베어링을 통해 재료 트로프에지지되어 실현할 수있는 회전 구성 요소를 형성합니다. 물질 운송.나선형 몸체는 헤드에 설치된 구동 장치를 통해 작동하며 재료 유입구와 배출구는 재료 트로프의 꼬리의 위쪽과 머리의 아래쪽에 각각 배치됩니다.
설치시 주의사항
1. 재료 트로프와 나선형 샤프트의 중심선은 좋은 동축을 유지해야 합니다.
2. 슈트의 섹션 사이의 이음새는 이탈 없이 단단해야 합니다.섹션 사이 및 헤드 커버와 슈트 사이에 가스켓을 추가하여 슈트를 밀봉할 수 있습니다.동시에 슈트의 길이 오차를 조정할 수 있습니다.
3. 재료 트로프의 내벽과 나선 몸체 사이의 간격은 동일해야 합니다.
4. 구동 장치 축과 나선 축은 동축이 잘 유지되어야 합니다.드라이브의 높이는 심을 사용하여 조정할 수 있습니다.
5. 설치 후 나선형 몸체는 정적 균형 테스트를 받아야 합니다.
6. 중간 서스펜션 베어링은 나선형 샤프트의 반경 방향 변형을 피하기 위해 연결 샤프트를 안정적이고 적절하게 지지해야 합니다.베어링 패드 사이의 심을 조정하여 설치할 수 있습니다.
7. 기계 전체를 설치한 후 기계에 잡화류가 있는지, 윤활유가 충분한지 각 윤활유가 충분한지 확인하십시오.
8. 무부하 시운전 중 베어링은 오일이 누출되지 않아야 하며 베어링 온도 상승은 20℃를 초과하지 않아야 합니다.하중 시험 중 베어링의 온도 상승은 30℃를 초과하지 않아야 합니다.
매개변수
| 매개변수 | 나선 호칭 직경(mm) 나선형 직경(mm) |
유형 | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| 용량 | 설치 각도 | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| 나선형 속도 n(r/min) | 12 ~ 16 | ||||||
| 모터 N(KW) | 0.75-5.5 (L 및 각도에 따라) | ||||||
| 설치 크기(mm) | ㅏ | 0+40 | |||||
| 비 | 0 + 110 | ||||||
| 바이 | 해당 장비와의 매칭 | ||||||
| 엘 | 사용자 요구 사항에 따라 | ||||||
| 리 | 해당 장비와의 매칭 | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| 시간 | 해당 장비와의 매칭 | ||||||
| 안녕 | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | 해당 장비와의 매칭 | ||||||

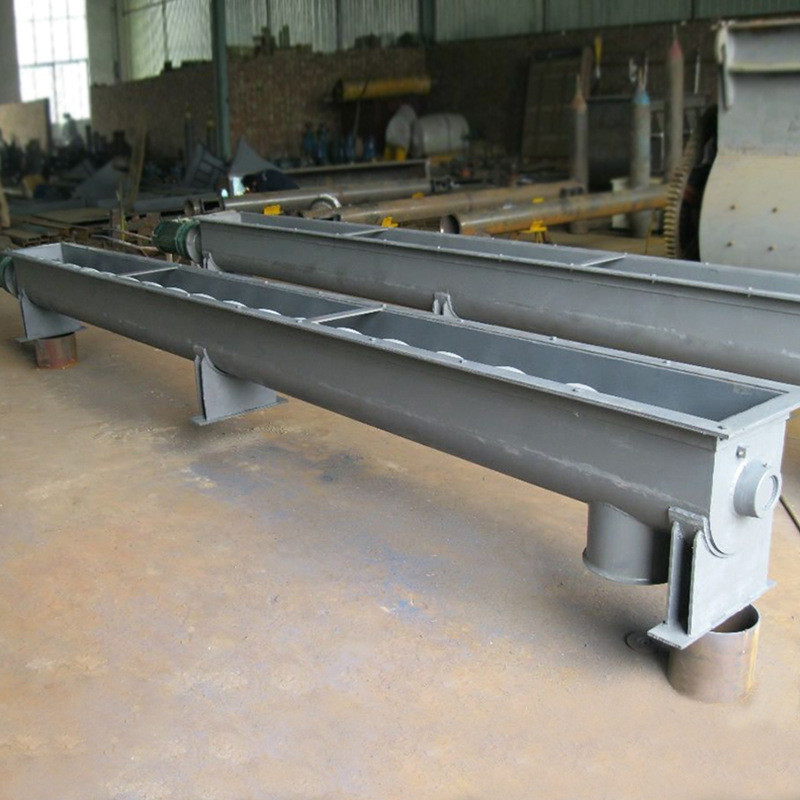

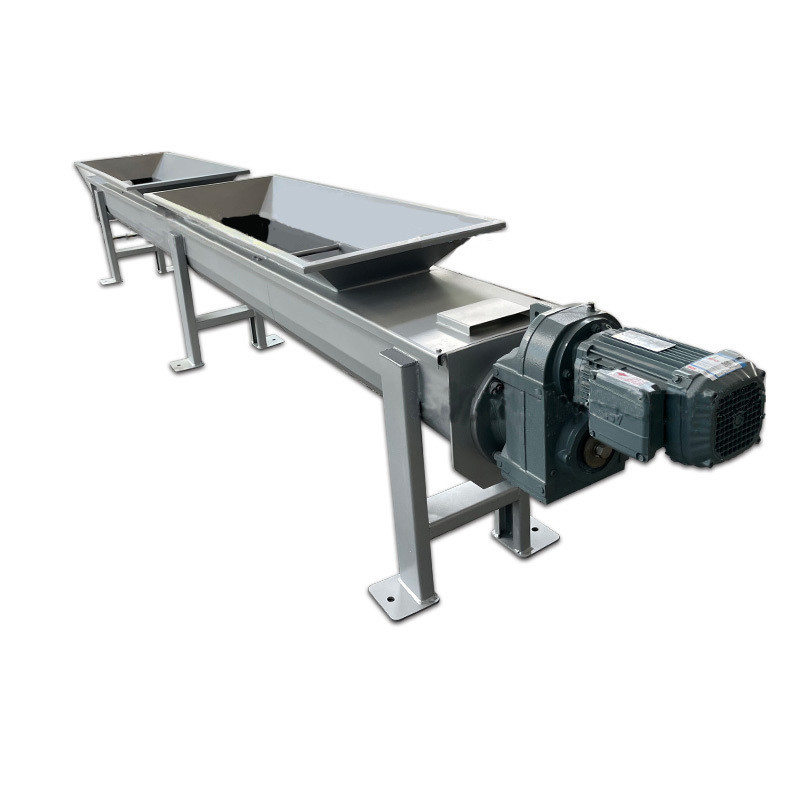

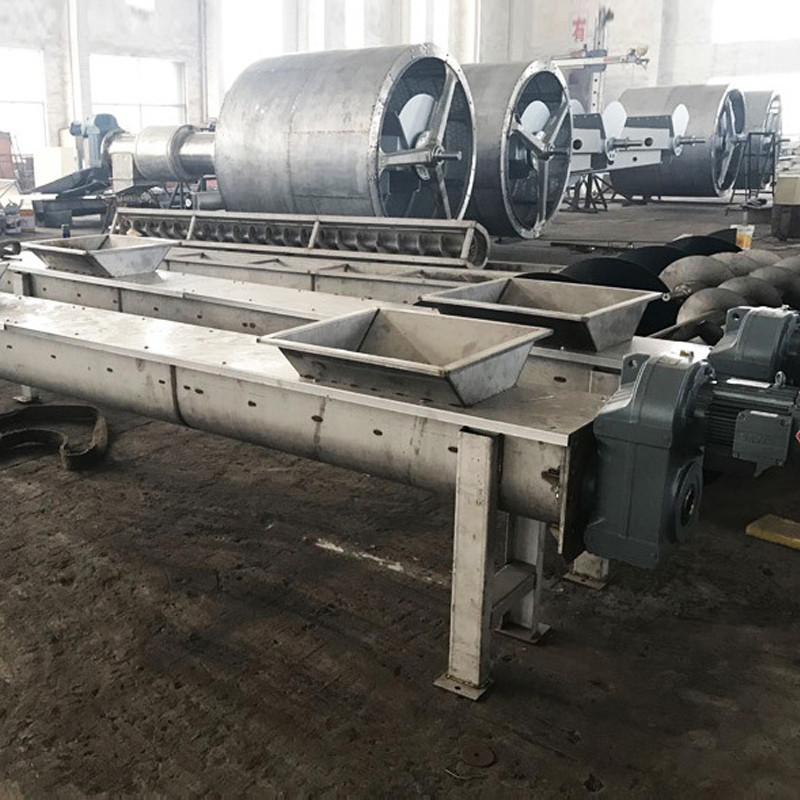

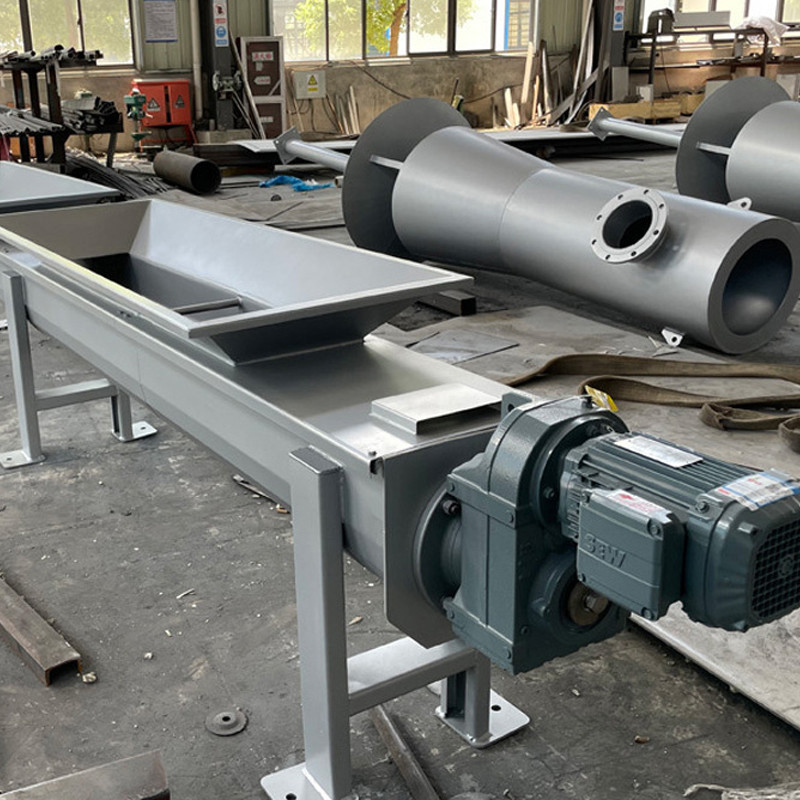

실사
