U 형 스크류 컨베이어 제조업체 슬러지 시멘트 콘크리트 광석 곡물 피더 이송 장비
스크류 컨베이어는 주로 석탄, 재, 슬래그, 시멘트, 곡물 및 기타 재료와 같은 분말, 입상 및 작은 재료의 수평 또는 경사 이송에 사용됩니다.부패하기 쉬운 점성 및 점결 물질 및 운반 중에 파손될 수 없는 물질을 운반하는 데 적합하지 않습니다.스크류 컨베이어의 작동 주위 온도는 - 20~50 ℃입니다.재료 온도가 200 ℃ 미만입니다.컨베이어 기울기 ≤ 20도;운반 길이는 일반적으로 40m 미만입니다.
블레이드 분류
스크류 컨베이어의 나선형 블레이드에는 주로 솔리드 헬리코이드, 벨트 헬리코이드 및 블레이드 헬리코이드의 세 가지 유형이 있습니다.고체 나선형 표면 무게 S 방법, 분말 및 입상 재료 운반에 적합합니다.벨트 형 나선형 표면을 D 방법이라고하며 나선형 피치는 나선형 블레이드의 직경과 동일하므로 분말 및 작은 조각을 운반하는 데 적합합니다.블레이드의 나선형 표면은 주로 점성 및 압축성 재료를 운반하는 데 사용됩니다.혼합 및 혼합 공정은 운송 과정에서 동시에 완료됩니다.나선형 피치는 나선형 블레이드 직경의 약 1.2배입니다.
제품 구성
스크류 컨베이어의 나선형 블레이드에는 좌우 회전이 있습니다.스크류 컨베이어는 스크류 컨베이어 본체, 재료 입구 및 출구 및 구동 장치의 세 부분으로 구성됩니다.스크류 컨베이어 본체는 헤드 베어링, 테일 베어링, 서스펜션 베어링, 나선형 코어, 케이싱, 커버 플레이트 및 베이스로 구성됩니다.구동 장치는 모터, 감속기, 커플링 및 베이스로 구성됩니다.일반적으로 사용되는 나사 직경은 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm 및 1000mm입니다.다른 사양의 스크류 컨베이어도 사용자 정의할 수 있습니다.
매개변수
| 매개변수 | 나선 호칭 직경(mm) 나선형 직경(mm) |
유형 | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| 용량 | 설치 각도 | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| 나선형 속도 n(r/min) | 12 ~ 16 | ||||||
| 모터 N(KW) | 0.75-5.5 (L 및 각도에 따라) | ||||||
| 설치 크기(mm) | ㅏ | 0+40 | |||||
| 비 | 0 + 110 | ||||||
| 바이 | 해당 장비와의 매칭 | ||||||
| 엘 | 사용자 요구 사항에 따라 | ||||||
| 리 | 해당 장비와의 매칭 | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| 시간 | 해당 장비와의 매칭 | ||||||
| 안녕 | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | 해당 장비와의 매칭 | ||||||

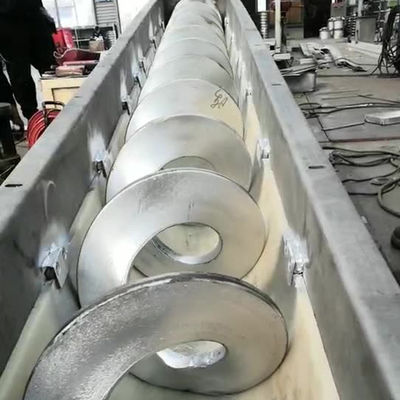

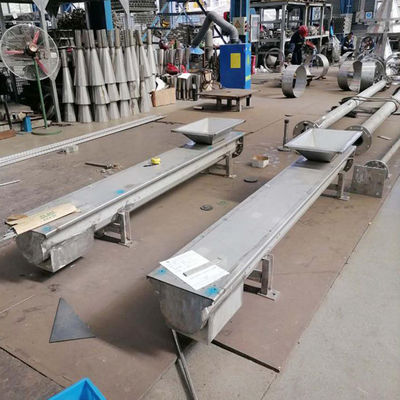

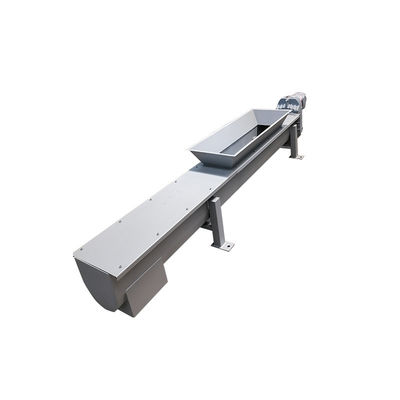

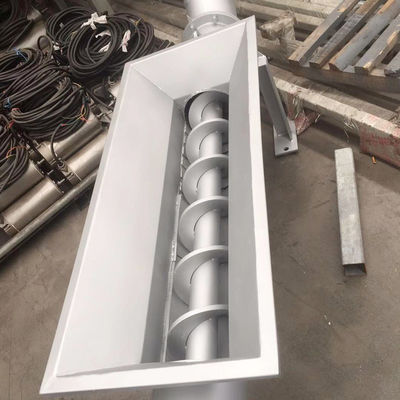

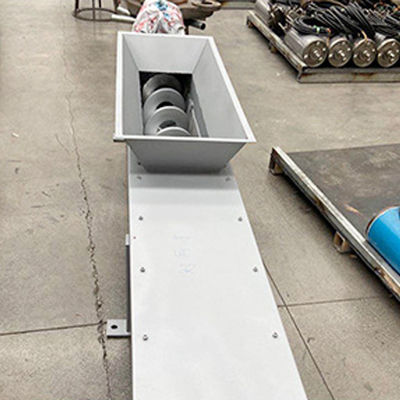

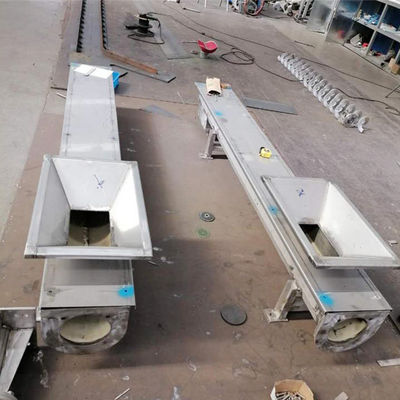

실사
