탄소강 찌꺼기 스크류 건베이어 건식 분말 산업적 나선형 반송기계 제조
스크류 건베이어는 3개 부분으로 구성됩니다 : 스크루 기계 본체, 소재 유입구와 수단과 드라이브 장치.
스크류머신 몸 : 상부 베아링, 테일 베어링, 부유 베아링, 스크루, 케이스, 커버 판과 토대를 구성했습니다.
구동 장치 : 모터, 환원제, 결합과 토대를 구성했습니다.
작업 원칙
나선형 샤프트가 재료의 중력과 재료와 탱크 벽 사이의 마찰 때문에, 회전할 때, 재료는 단지 컨베이어를 따라 추진될 수 있습니다.
홈의 바닥은 앞으로 나아갑니다. 중앙 태도에서 재료의 이동은 앞으로 뒤를 이동하여 재료을 공세에 의존합니다. 나선형 샤프트를 가두어 두기 위해 호의적인 긴장 상태, 드라이브 장치와 방출 포트가 일반적으로 컨베이어의 똑같은 말에 위치하는 반면에, 공급부는 최대한 다른 방향의 발단의 열 근처에 위치됩니다.
제품 특징
1. 단순 구조와 저비용.
2. 믿을 만한 작업, 간이 유지와 관리.
3. 소형 사이즈, 작은 부분 크기와 작은 건평.
4. 그것은 비행하고, 강 냄새를 뜨겁게 하고 가지고 있고, 오염을 환경으로 줄이고 근로자들의 근무 조건을 개선하기 쉽는 물질수송에 도움이 된 봉인한 교통을 실현할 수 있습니다.
5. 편리한 하역. 가로형 스크류 컨베이어는 그것의 전달 선에 어느 지점에서나 로딩되고 언로딩됩니다.
나선형 날개 기술
1. 3개 종류의 스크류 건베이어의 나선날이 있습니다 : 솔리드 나선부, 벨트 나선형과 블레이드 나선형. 단단한 나선형면은 불려진 Ｓ 방법이고 그것의 나선형 피치 GX가 블레이드 직경의 0.8 번입니다. LS 유형 스크루 컨베이어는 가루이고 알갱이 재료를 운반하는데 적합합니다. 벨트 방식 나선형면은 또한 Ｄ 방법으로 불립니다. 그것의 나선형 피치는 나선날의 지름과 같습니다. 그것은 물질의 가루이고 작은 조각을 운반하는데 적합합니다. 블레이드형 나선형면은 좀처럼 사용되고, 주로 고점성도와 압축성과 물질을 옮기는데 사용됩니다. 운송의 과정에서, 혼합과 다른 절차는 동시에 완료되고 나선형 피치가 나선날의 지름의 약 1.2 번입니다.
2. 스크류 건베이어의 나선날은 회전을 좌우로 가지고 있습니다.
모델 설명
스크류 건베이어의 타입은 수평선상 고정된 스크류 건베이어와 수직 나사 켄베이어를 포함합니다. 수평선상 고정 스크류 컨베이어는 그 가장 일반적으로 사용된 유형입니다. 수직 나사 켄베이어는 짧은 거리에서 재료를 높이는데 사용됩니다. 일반적으로 전달 높이는 기껏해야 8m입니다. 나선날은 단단한 표면 타입입니다. 그것은 필요한 피딩 압력을 보증하기 위해 피딩되는 수평 스크류를 가지고 있어야 합니다.
매개 변수
| 아라미터 | 나선형 공칭 직경 (밀리미터) 나선형 dia (밀리미터) |
타입 | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| 능력 | 설치 각도 | 0' | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5' | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15' | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25' | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| 나선형 속도 엔 (분 Ｒ /) | 12 내지 16 | ||||||
| 모터 N(KW) | 0.75-5.5 (Ｌ와 각에 따르면) | ||||||
| 설치 사이즈(MM) | A | 0+40 | |||||
| 비 | 0 + 110 | ||||||
| 양성입니다 | 상응하는 장비와 조화를 이루기 | ||||||
| Ｌ | 사용자 요구에 따르면 | ||||||
| Li | 상응하는 장비와 조화를 이루기 | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| Ｈ | 상응하는 장비와 조화를 이루기 | ||||||
| 안녕 | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | 상응하는 장비와 조화를 이루기 | ||||||

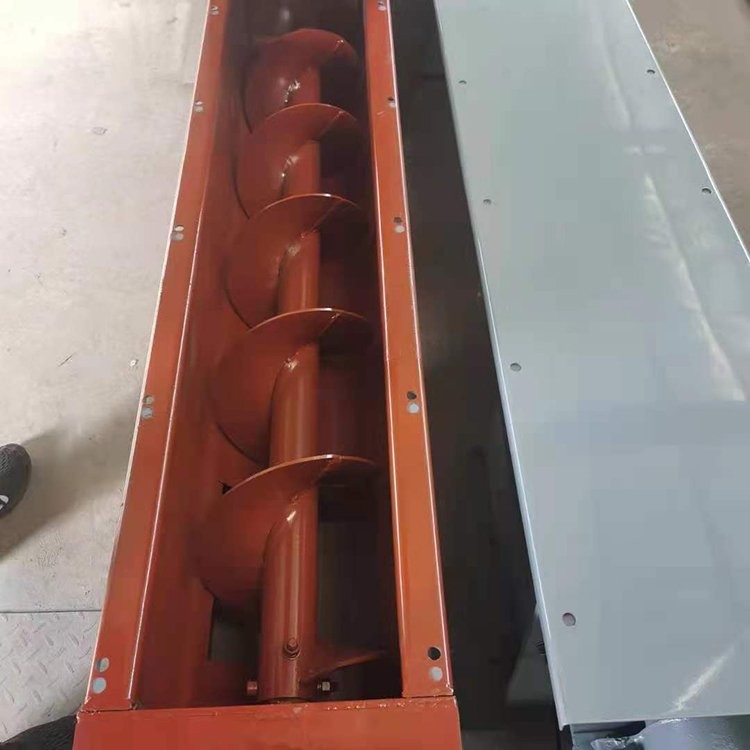

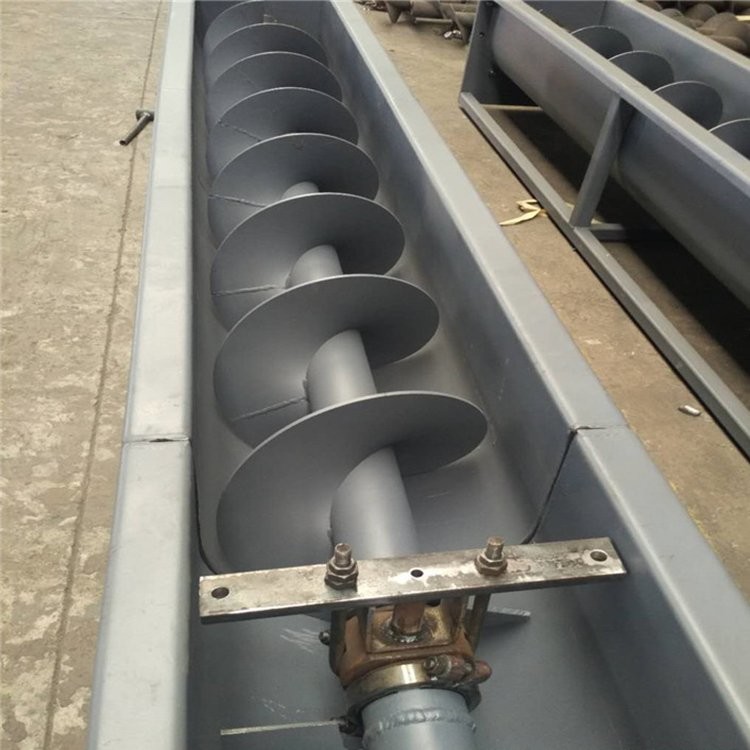

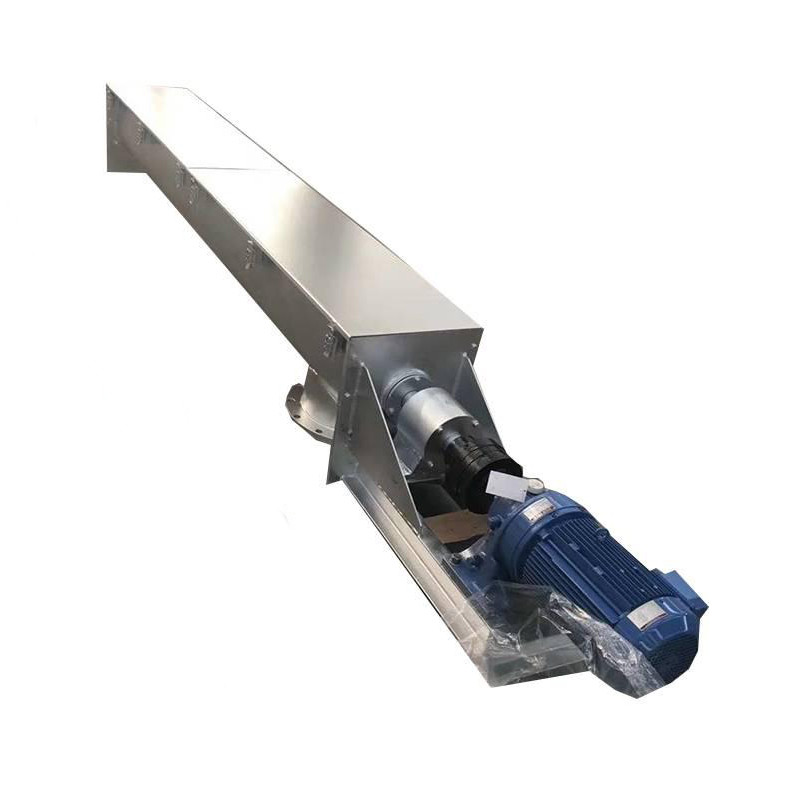

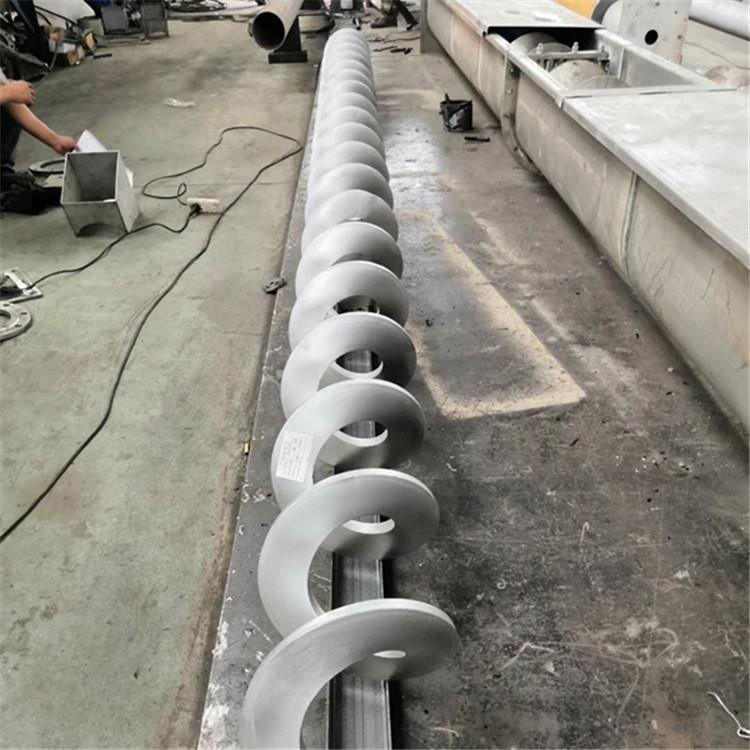

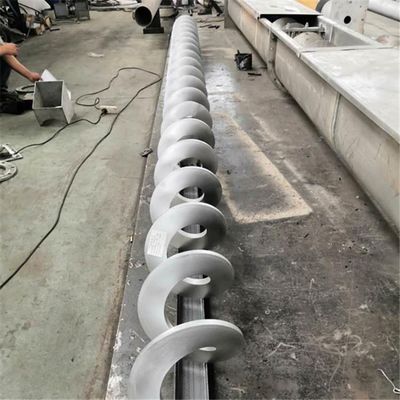

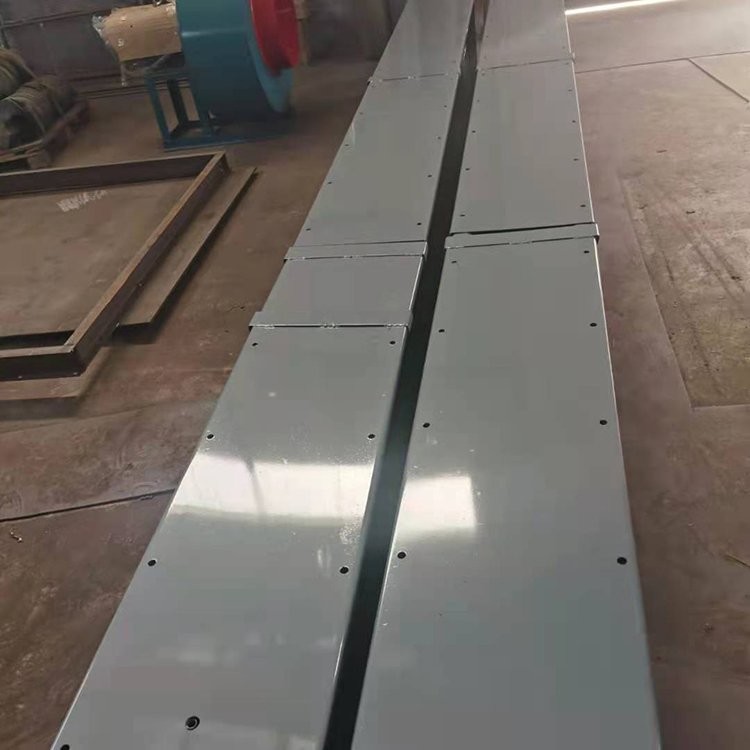

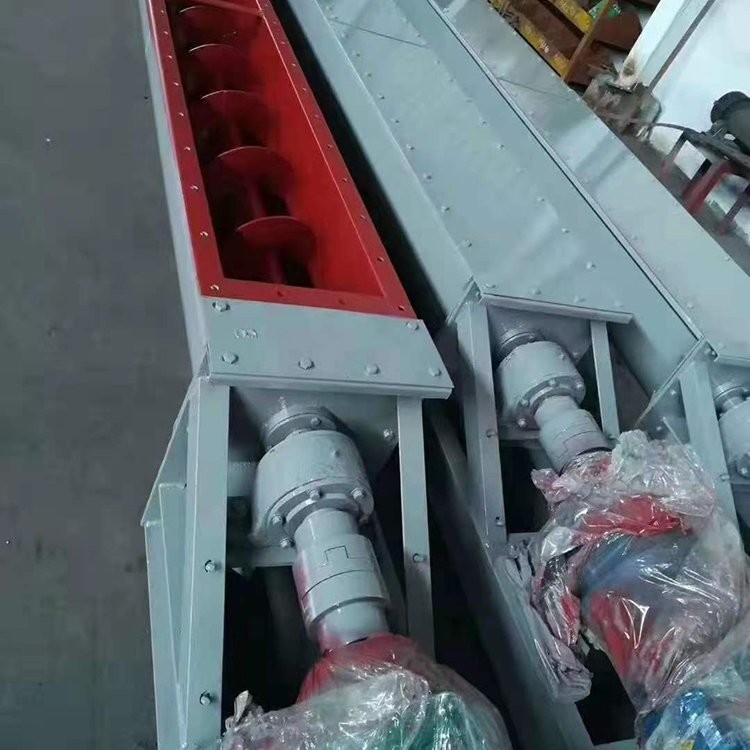

실제 사진
