중국 도시 폐수 처리에 사용되는 XLC 와류 형 그릿 챔버 펌프 Sunction 모래 분리기 Desanding 장비
신청

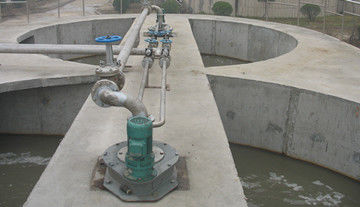

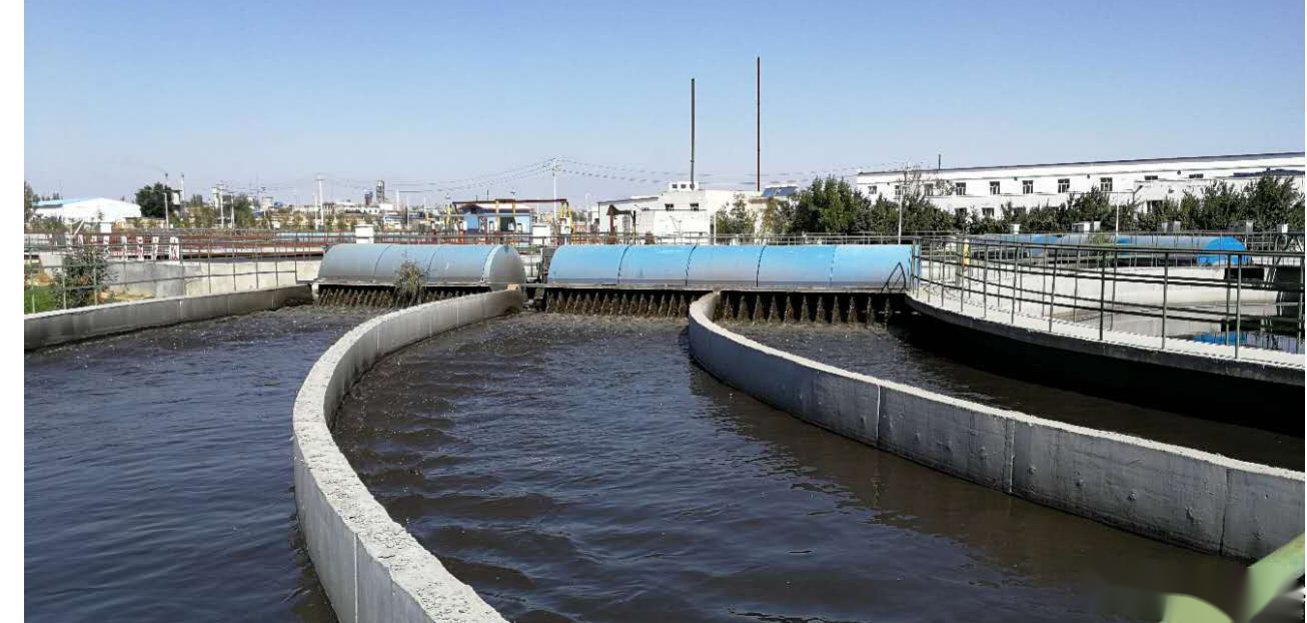

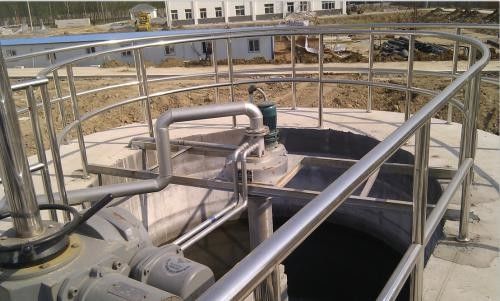

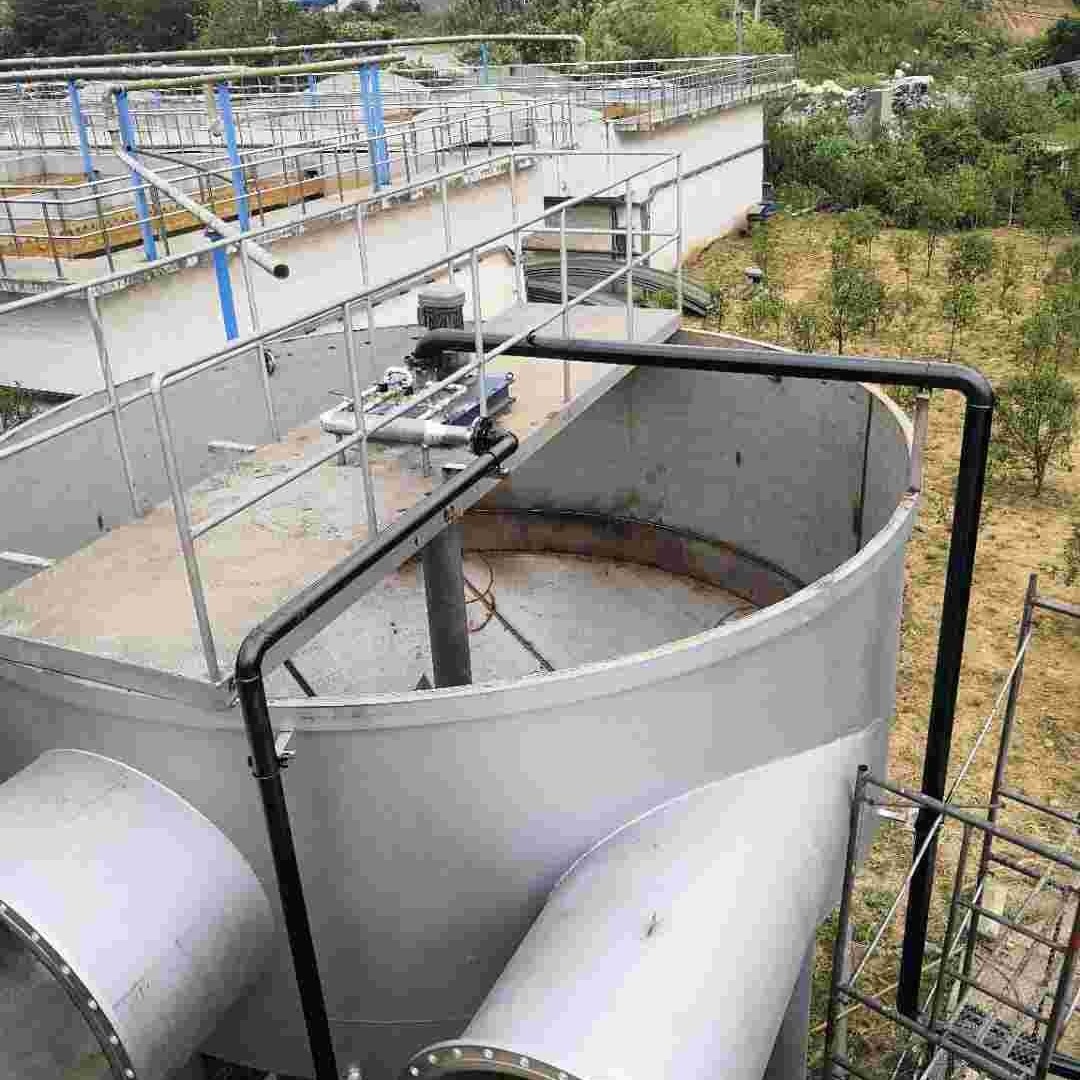

사이클론 그릿 챔버는 하이드로 사이클론을 사용하여 미사 및 유기물을 분리하여 샌딩 제거 목적을 달성합니다.그것은 도시 하수 처리장, 공장, 광산 기업 및 수처리 프로젝트의 공공 기관의 전처리 공정에서 널리 사용됩니다.
| 모델 번호/매개변수 | XLC-1830 | XLC-2130 | XLC-2430 | XLC-3050 | XLC-3650 | XLC-4870 | XLC-5480 | XLC-5800 | XLC-6100 | ||
| 수영장 직경 Φ(mm) | 1830년 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| 취급능력 Q(m3／h) | 180 | 360 | 720 | 1080 | 1980년 | 3170 | 4750 | 6300 | 7200 | ||
| 패드 블레이드 분리기 | 패들러 직경 Φ1(mm) | 1000 | 1500 | ||||||||
|
임펠러 회전 속도 v (r/min) |
12~20 | ||||||||||
| 모터의 힘 N(KW) | 0.75 | 1.1 | 1.5 | ||||||||
|
부는 사람 펌프 |
공기량 Q1 (m3/분) |
1.43 | 1.79 | 1.75 | 1.75 | 2.03 | 1.98 | 1.98 | 2.01 | 2.01 | |
| 풍압 P1(Kpa) | 34.3 | 34.3 | 39.2 | 39.2 | 44.1 | 53.9 | 53.9 | 58.8 | 58.8 | ||
| 일률 N1(KW) | 1.5 | 2.2 | 3.0 | 4.0 | |||||||
| 유량 Q2(m3/min) | 25 | 30 | 40 | ||||||||
| 리프트 h(m) | 2~3 | ||||||||||
| 전력 N2(KWk) | 2.2 | 3.0 | 4.0 | ||||||||
|
설치 크기 (W w) |
ㅏ | 1830년 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | |
| 비 | 1000 | 1500 | |||||||||
| 씨 | 305 | 380 | 450 | 610 | 750 | 1000 | 1100 | 1200 | 1200 | ||
| 디 | 610 | 760 | 900 | 1200 | 1500 | 2000년 | 2200 | 2400 | 2400 | ||
| 이자형 | 300 | 400 | |||||||||
| 에프 | 1400 | 1400 | 1550 | 1550 | 1700 | 2200 | 2200 | 2500 | 2500 | ||
| 지 | 300 | 300 | 400 | 450 | 009 | 1000 | 1000 | 1300 | 1300 | ||
| 工 | 300 | 510 | 610 | 760 | |||||||
| 제이 | 300 | 300 | 400 | 450 | 580 | 600 | 630 | 700 | 750 | ||
| 케이 | 1000 | ||||||||||
| 엘 | 1100 | 1100 | 1150 | 1350 | 1450 | 1850년 | 1850년 | 1950년 | 1950년 | ||
| 작업 교량의 집중 하중 P(KN) | 30 | ||||||||||
| 최대 작동 토크M(Nm) | 009 | 850 | 1195 | ||||||||
구조 및 작동 원리
사이클론 그릿 챔버는 탱크에 패들 분리기가 있는 원추형 원형 탱크를 채택합니다.탱크에서 유입되는 하수의 접선방향은 270도 회전한다. 이후(평면도에서 시계방향) 유입수의 일정유량을 동력으로 하여 내부를 따라 접선방향으로 이동하여 배출수로에서 배출된다. 소용돌이 흐름을 형성하기 위해 원형 그릿 챔버의 벽.동시에, 블레이드에 의해 교반되어 액체가 소용돌이 치고 함께 흐릅니다.축 방향 소용돌이는 하수에서 모래 입자의 침전을 가속화하고 물의 유기물과 모래 입자를 효과적으로 분리합니다.동시에 유속단면의 중심이 가까울수록 유속이 빨라지는 원리를 이용하며, 저류 유속의 구심력 증가를 이용하여 저면에 모래를 가라앉히는 원리를 이용하여 이동한다. 나선형 궤도의 중앙 모래 양동이.유기물은 수영장 중앙에서 위로 상승하여 유출 흐름과 함께 배출됩니다.바닥 모래는 리프팅 장치로 들어 올려 모래 물 분리를 위해 모래 물 분리기로 들어가고 하수는 바 스크린으로 잘 돌아갑니다.
주요 특징
1. 본 장비의 샌딩제거 효과는 용수량의 변화에 의한 영향을 최소화하며, 구조가 콤팩트하고 조작 및 유지보수가 편리하며 수명이 길다.
2. 모래를 들어 올리는 방법에는 가스 리프트와 펌프 리프트의 두 가지가 있습니다.가스 리프트 처리 효과가 상대적으로 좋고 펌프 리프트 비용이 상대적으로 낮습니다.
3. 사용 효과가 좋고 0.2mm 이상의 입자 제거율이 85% 이상입니다.
4. 처리 능력 Q<1080m3/h의 경우 수영장 본체는 강철로 만들 수 있으며 QN 1080m3/h는 일반적으로 콘크리트 구조입니다.
5. 시스템은 PLC를 채택하여 모래 세척 및 모래 배출 주기를 자동으로 제어하여 작동 시 안전하고 신뢰할 수 있습니다.
6. 장비 조작이 간편하고 장비의 작동을 로컬/원격에서 직접 제어할 수 있습니다.
주요 매개변수 및 설치 크기 차트
개요 및 설치 도표
포장 및 배송
1. 20ft, 40ft, 40hp 콘테이너에 의하여 국제 수출 기준을 가진 방수 패킹.장비 피팅, 전기 모터 및 전원 캐비닛은 나무 케이스 또는 철제 상자에 포장됩니다.기타 장비는 Color-Stripes 플라스틱 천으로 포장됩니다.
2. 전체 공장 기계 크기는 정상으로 크므로 방수 천을 사용하여 모두 포장합니다.모터, 기어 박스 또는 기타 쉽게 손상되는 부품은 상자에 넣습니다.우리는 전문 운송 부서가 있으며 컨테이너 수량을 절약하기 위해 최선을 다할 것입니다.
왜 우리를 선택 했죠?
1. 롱다이 이상을 가지고 있습니다 10 년 폐수 및 슬러지 처리 경험.
2. 소개합니다 독일 사람 기술, 따라서 우리의 제품은 많은 다른 중국 제조업체보다 우수합니다.
3. 우리는 최고의 공급 업체의 최고의 부품만을 사용합니다.
4. 우리는 우리 자신의 R & D 센터와 완전한 제조 시스템을 가지고 있습니다.
회사 소개
중국 강소성의 선진적이고 아름다운 도시 Yixing에 위치한 Longdai Co., Ltd는 환경 처리 및 통합 독립적인 연구 개발, 설계, 일반 계약, 환경 보호 장비 제조 및 관련 분야를 전문으로 하는 석유 화학 산업의 처리 장비 공급업체입니다. 재료 공급.
주요 제품은 기계식 바 스크린, 공기 부양 장치, 도징 장치, 진흙 스크레이퍼, 냉각탑, 디켄터, 화학 탈지 장치, 유압 스크린, 모래 수분 분리기, 필터, 컨베이어, 증점제, 생물학적 필터, 연수, 매립 하수 처리 장비를 포함합니다. , 등
자주하는 질문:
Q: OEM 서비스를 제공합니까?
A: 네.우리는 슬러지 탈수에 대한 귀하의 다른 요청에 따라 맞춤형 디자인을 할 수 있습니다.
Q: 귀사의 생산 능력은 어떻습니까?
A: 우리 공장은 15,000m² 이상의 면적을 차지하고 연간 2000세트의 기계를 생산합니다.
Q: 귀하와 귀하의 회사를 어떻게 신뢰할 수 있습니까?거래가 처음입니까?
A: A: 우리 회사는 20년 이상의 전문적인 경험을 가지고 있습니다.우리는 중국과 해외에서 800명이 넘는 고객과 협력하고 있습니다.우리는 전 세계에 거의 60개국을 수출합니다.그리고 우리는 60개 이상의 특허, CE, ISO 9001, SGS 인증서를 보유하고 있습니다.
Q: 애프터 서비스를 제공합니까?
A: 비디오 기술 지원, 온라인 지원, 예비 부품, 현장 유지 보수 수리 서비스
Q: 보증 기간은 얼마나 됩니까?
A: 상품 도착 후 2년.이 기간 동안 인공 손상이 아닌 한 손상된 부품을 무료로 보내드립니다.
